Gravure mécanique et peinture époxy : la technique de A à Z

Publié le 29 août 2024

Mis à jour le 9 octobre 2026

La gravure mécanique consiste à creuser un texte ou un motif dans la masse d'un support à l'aide d'une fraise pilotée numériquement, puis, le plus souvent, à remplir ce creux d'une peinture contrastante : c'est le rechampissage. Le résultat ne ressemble pas à une impression. Il n'y a pas d'encre déposée sur une surface, mais une matière retirée, et une autre matière logée dans le vide ainsi créé. Cette différence de principe explique l'essentiel de ce qui suit : la tenue dans le temps, le rendu à contre-jour, le choix des matières, et la raison pour laquelle on grave encore à l'heure de l'impression numérique. Cet article décrit le procédé étape par étape, photographies de notre atelier à l'appui, et le compare aux autres techniques de marquage.

Qu'est-ce que la gravure mécanique en signalétique ?

La gravure mécanique est un enlèvement de matière : un outil de coupe descend dans le support et y creuse le tracé, caractère par caractère, selon un fichier numérique. L'outil est une fraise, montée sur une machine à commande numérique dont le déplacement est défini au centième. Le dessin, le texte ou le pictogramme sont préparés en amont sur ordinateur, puis transmis à la machine qui exécute le parcours. Rien n'est tracé à la main, et c'est précisément ce qui permet de reproduire une série de cent plaques strictement identiques, ou de refaire à l'unité une plaque abîmée trois ans plus tard à partir du même fichier. Le procédé s'applique aussi bien aux plaques de porte qu'aux pictogrammes, aux jetons, aux repères techniques et aux plaques de rue. Il se distingue en cela des techniques de surface, qui posent une matière sur le support sans jamais l'entamer, et dont le devenir dépend de l'adhérence plutôt que de la profondeur.

Ce que l'on obtient à ce stade n'est pas encore lisible de loin. Sur une plaque d'aluminium anodisé, la fraise entame la couche anodisée et met à nu le métal, mais le contraste reste faible : le texte se devine plutôt qu'il ne se lit. C'est la limite du creux seul, et la raison d'être de l'étape suivante.

Qu'est-ce que le rechampissage, et à quoi sert-il ?

Le rechampissage consiste à remplir les creux d'une gravure avec une peinture contrastante, puis à nettoyer la surface pour que la couleur ne subsiste que dans le creux. Le terme vient des métiers de la décoration, où il désigne le fait de reprendre un ornement au pinceau pour en détacher les contours. En signalétique, le geste est le même, mais la finalité est la lisibilité plutôt que l'ornement. Nous utilisons une laque époxy, déposée généreusement sur toute la zone gravée, laissée à sécher, puis retirée de la surface. La peinture reste prisonnière du creux. On passe ainsi d'un texte qui se devine à un texte qui se lit à plusieurs mètres, sans avoir rien ajouté sur la surface elle-même. Le choix de la couleur se fait en fonction du fond : un noir sur aluminium brossé, un blanc sur anodisé noir, un rouge lorsque la plaque signale une interdiction ou une coupure d'urgence.

L'intérêt ne se limite pas au contraste. La peinture logée dans le creux est protégée par les épaules de la gravure : une main qui frotte, un chiffon d'entretien ou une manche de vêtement passent au-dessus sans l'atteindre. C'est la différence pratique avec un marquage posé en surface, qui reçoit directement chaque frottement.

Comment se fabrique une plaque gravée et rechampie ?

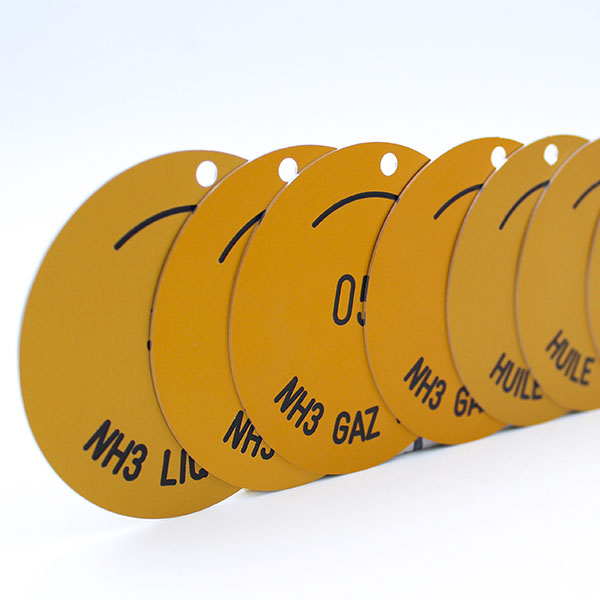

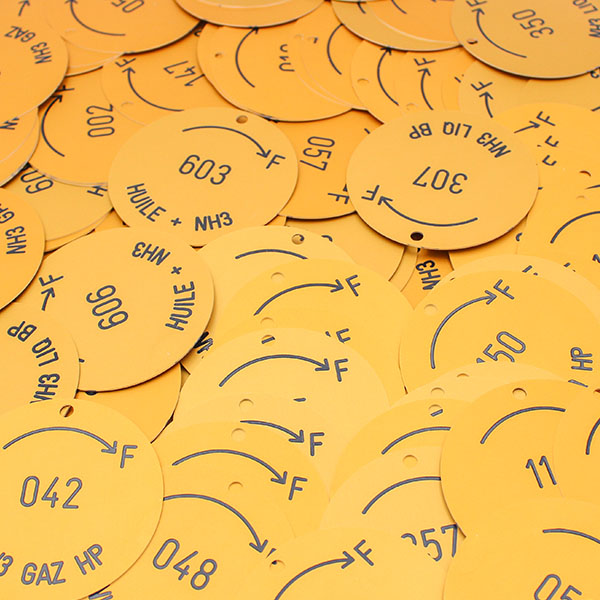

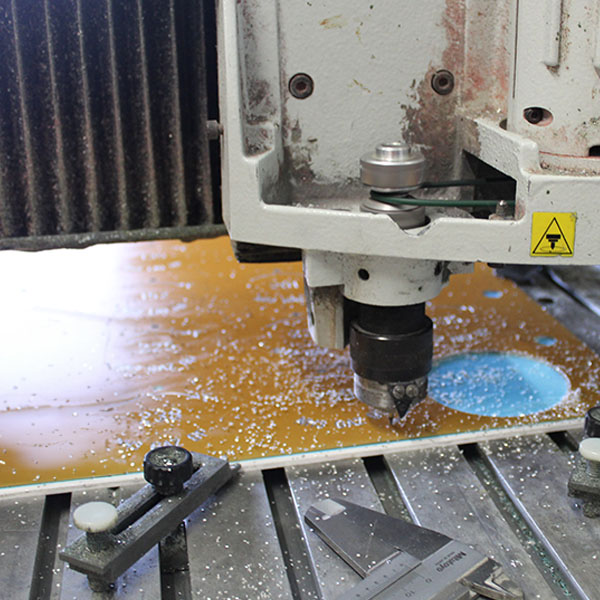

Trois étapes suffisent, et elles se succèdent toujours dans le même ordre : la gravure, le remplissage, puis le séchage et le nettoyage. La première consiste à creuser la plaque selon le fichier validé. Nous travaillons ici sur des plaques de porte de vestiaire, des plaques de poste en aluminium et des jetons en aluminium anodisé jaune, à l'unité comme en série, le passage de l'une à l'autre ne changeant que le temps machine. La deuxième étape dépose la laque époxy dans la gravure. La troisième laisse sécher, puis retire la peinture excédentaire de la surface. Entre la plaque brute et la plaque finie, aucune autre opération n'intervient, ce qui explique la régularité du résultat sur une grande série. Chaque étape est photographiée ci-dessous, telle qu'elle se déroule dans l'atelier, sans montage ni reconstitution, et la dernière image montre la plaque finie, prête à partir.

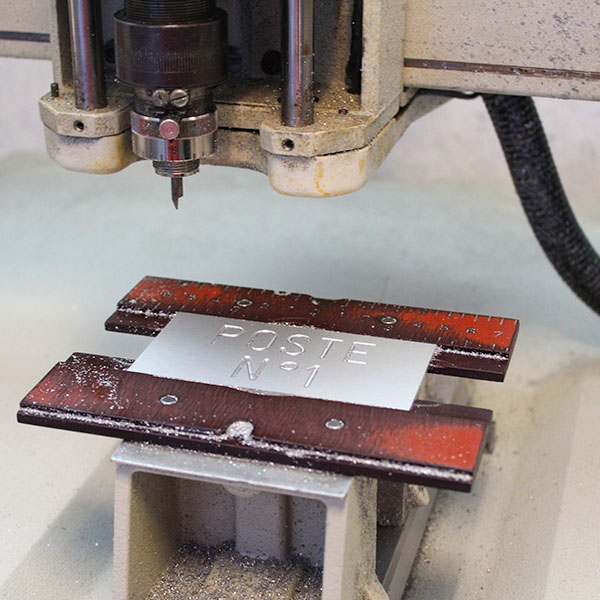

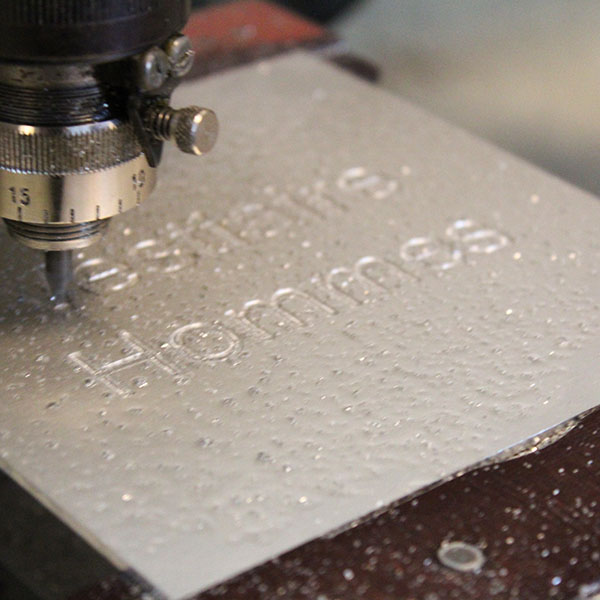

1. La gravure de la plaque, à l'unité ou en série.

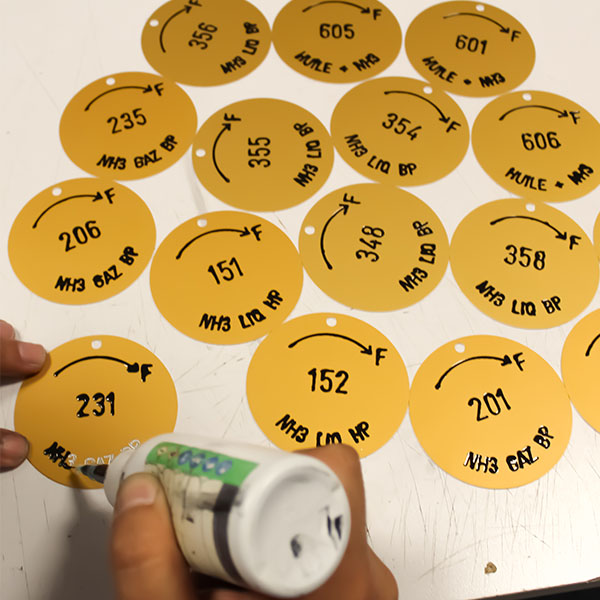

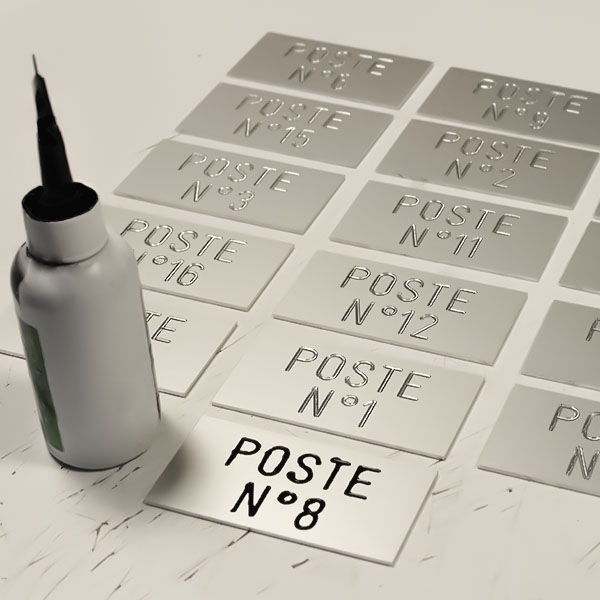

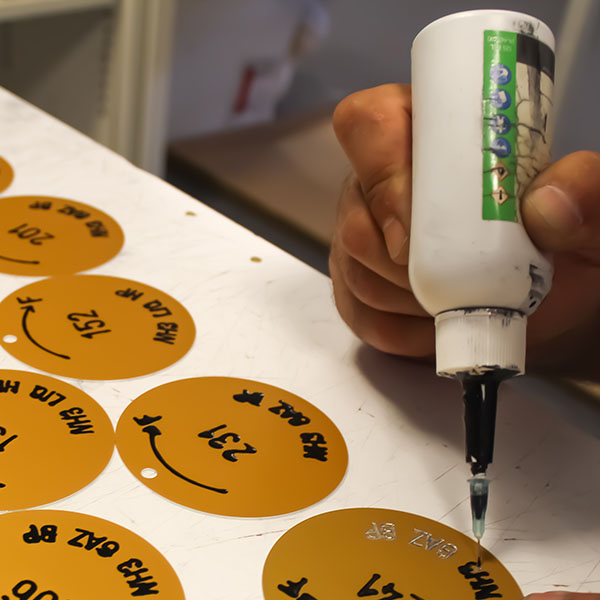

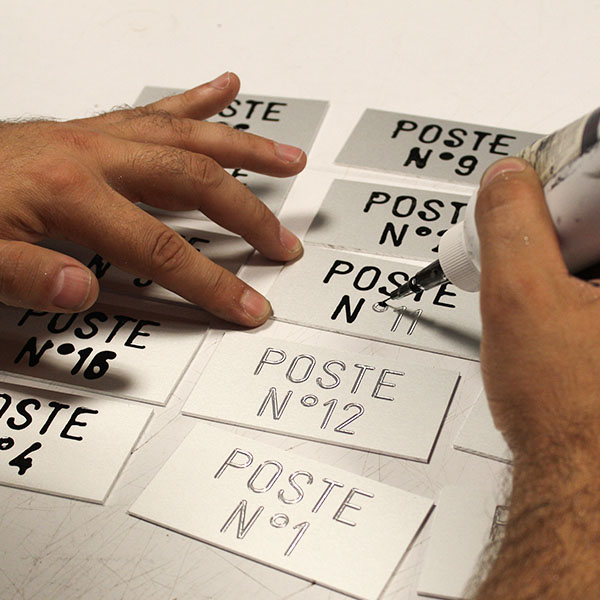

2. Le remplissage de la gravure à la peinture laque époxy.

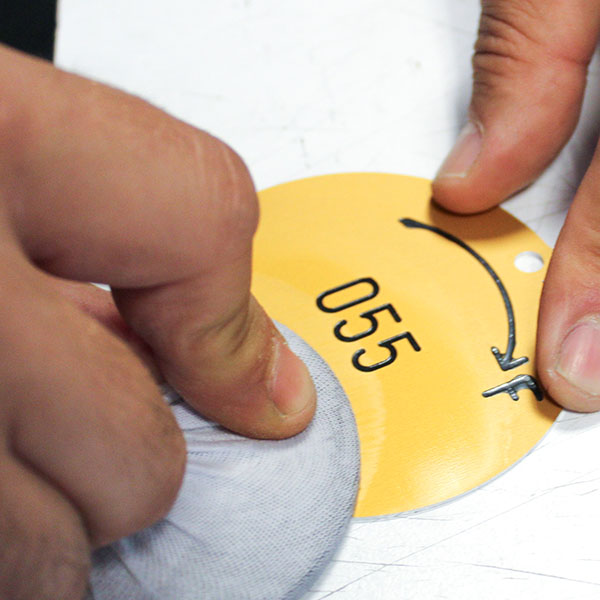

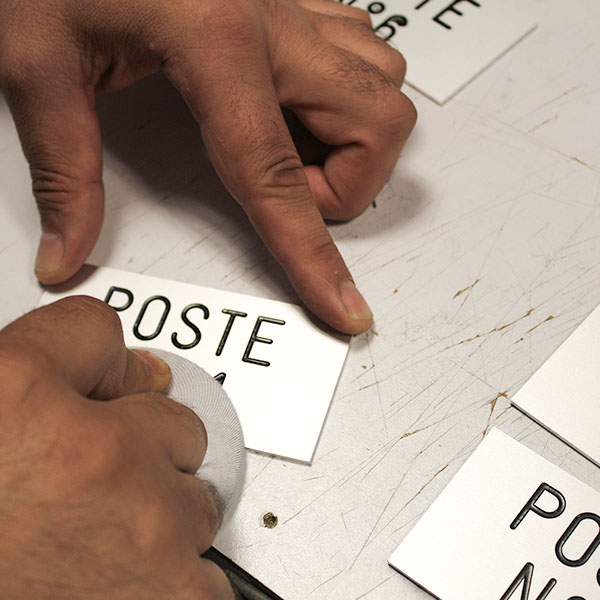

3. Le séchage, puis le nettoyage de la surface.

L'aluminium et la peinture époxy forment un couple robuste. Nous posons ces plaques dans des lieux soumis à de fortes variations de température comme dans des locaux exposés à des émanations, en intérieur comme en extérieur. Le comparatif complet des supports, matière par matière et selon l'usage, figure dans notre article sur le choix de la matière d'une plaque gravée.

Gravure mécanique, laser ou impression : laquelle choisir ?

Le choix se fait sur ce que la technique fait à la matière, et non sur le rendu visuel, car deux procédés peuvent donner la même plaque à la livraison et un résultat très différent cinq ans plus tard. La gravure mécanique creuse et laisse un logement exploitable. La gravure laser marque la surface par faisceau, sans créer ce logement, ce qui la rend excellente pour les motifs fins et les petites pièces mais impropre au rechampissage. La découpe laser fibre, elle, ne marque pas : elle traverse la tôle pour détourer une forme. L'impression numérique dépose de l'encre et la polymérise en surface, seule solution dès qu'il faut de la couleur, une photographie ou un dégradé. Le tableau ci-dessous récapitule ces différences et indique dans quel cas retenir chacune. La bonne question n'est pas « quelle technique est la meilleure », mais « qu'est-ce qui va frotter ou chauffer à cet endroit, et pendant combien d'années ».

Notre atelier met en œuvre ces quatre familles de procédés, ce qui nous permet d'orienter un projet vers la bonne technique plutôt que vers celle dont nous disposons. Une plaque de porte à fort passage, un repère de réseau en local technique et une enseigne en couleurs ne relèvent pas du même outil.

Sur quelles matières peut-on graver ?

L'aluminium anodisé, le laiton, l'inox, le stratifié bicouche, le PVC, le plexiglas et le bois se gravent tous, mais ils ne se comportent pas de la même façon une fois posés. L'aluminium anodisé est le support le plus courant en signalétique technique : la couche anodisée protège le métal, et la fraise la traverse proprement. Le laiton se retient pour les plaques professionnelles et les plaques de rue, où son aspect compte autant que sa tenue. L'inox va aux environnements agressifs. Le stratifié bicouche, souvent appelé gravoply, mérite une mention à part : il est composé de deux couches de couleurs différentes, si bien que la gravure révèle la couleur du cœur et crée le contraste sans aucune peinture. Le PVC, le plexiglas et le bois se gravent très bien eux aussi, mais leur tenue dépend davantage de l'exposition : ils trouvent leur place en intérieur, ou en extérieur abrité.

Cette particularité du bicouche a une conséquence que l'on mesure mal au moment du devis : le contraste ne peut pas s'effacer, puisqu'il n'est pas déposé, il est dans l'épaisseur. Une plaque de ce type nettoyée chaque semaine pendant dix ans garde exactement le même rendu qu'au premier jour, tant que la couche de surface n'est pas usée de part en part. Nos étiquettes gravées et nos plaques de rue utilisent l'un ou l'autre de ces supports selon l'exposition prévue.

Pourquoi une gravure ne s'efface-t-elle pas ?

Parce qu'un marquage creusé n'est pas exposé de la même manière qu'un marquage déposé : ce qui frotte la plaque frotte sa surface, et le texte est en dessous. Un film imprimé collé sur une plaque reçoit directement l'abrasion, les produits d'entretien, les rayons ultraviolets et les chocs. Il tient, parfois longtemps, mais il est en première ligne. Une gravure rechampie met la peinture à l'abri dans un creux dont les bords prennent les coups à sa place. C'est une différence de position, pas de qualité de matière, et c'est elle qui explique la longévité observée sur les plaques de porte des bâtiments collectifs ou sur les repères de locaux techniques, deux endroits où l'on nettoie beaucoup et où l'on remplace rarement. La même logique vaut pour les salissures : ce qui se dépose sur la plaque s'enlève sans emporter le texte.

Cette permanence a une portée qui dépasse le confort d'entretien. Plusieurs obligations d'affichage, en sécurité incendie comme en repérage de réseaux, exigent un marquage durable et lisible dans le temps plutôt qu'un support provisoire. La gravure n'est imposée par aucun texte, mais elle répond à cette exigence par construction, là où un adhésif impose de vérifier et de remplacer. Pour une installation complète, notre article sur le pilotage d'un projet de signalétique décrit les pièces à réunir avant de lancer la fabrication.
