Repérage de tuyauterie en agroalimentaire : exigences spécifiques hygiène et traçabilité

Publié le 29 septembre 2026

Dans une usine agroalimentaire, une conduite d'eau glacée, une conduite de saumure et une conduite de soude se ressemblent. Calorifugées, elles deviennent identiques. Le repérage des tuyauteries est ce qui sépare un réseau lisible d'un réseau où une erreur de vanne se paie en lot contaminé. Il repose sur la norme NF X 08-100 pour les couleurs, sur l'ISO 20560 pour les mentions, et sur une obligation réglementaire que peu de sites connaissent.

Quelle obligation impose de repérer les tuyauteries d'une usine agroalimentaire ?

Une seule phrase du paquet hygiène impose explicitement de signaler un réseau, et elle vise l'eau non potable. Le règlement (CE) n° 852/2004 du 29 avril 2004 relatif à l'hygiène des denrées alimentaires écrit, à son annexe II, chapitre VII « Alimentation en eau », point 2 :

« Lorsque de l'eau non potable est utilisée, par exemple pour la lutte contre l'incendie, la production de vapeur, la production de froid et à d'autres fins semblables, elle doit circuler dans un système séparé dûment signalé. »

Trois des réseaux les plus répandus d'une usine sont nommés dans cette phrase : l'incendie, la vapeur et le froid. L'obligation porte sur deux points distincts et cumulatifs, la séparation physique des circuits et leur signalisation. Un site qui sépare ses réseaux sans les signaler ne satisfait qu'à la moitié du texte.

Le reste de l'édifice réglementaire est moins direct, et il faut le dire avec exactitude plutôt que de lui prêter ce qu'il ne contient pas.

À noter, parce que l'inverse s'écrit souvent : le règlement (CE) n° 178/2002 sur la traçabilité ne dit rien des installations. Son article 18 porte sur les denrées, les aliments pour animaux et les substances incorporées, et sur l'identification des fournisseurs et des destinataires. Le citer comme fondement du repérage de tuyauterie serait lui faire dire ce qu'il ne dit pas.

Quelles couleurs la NF X 08-100 attribue-t-elle aux fluides ?

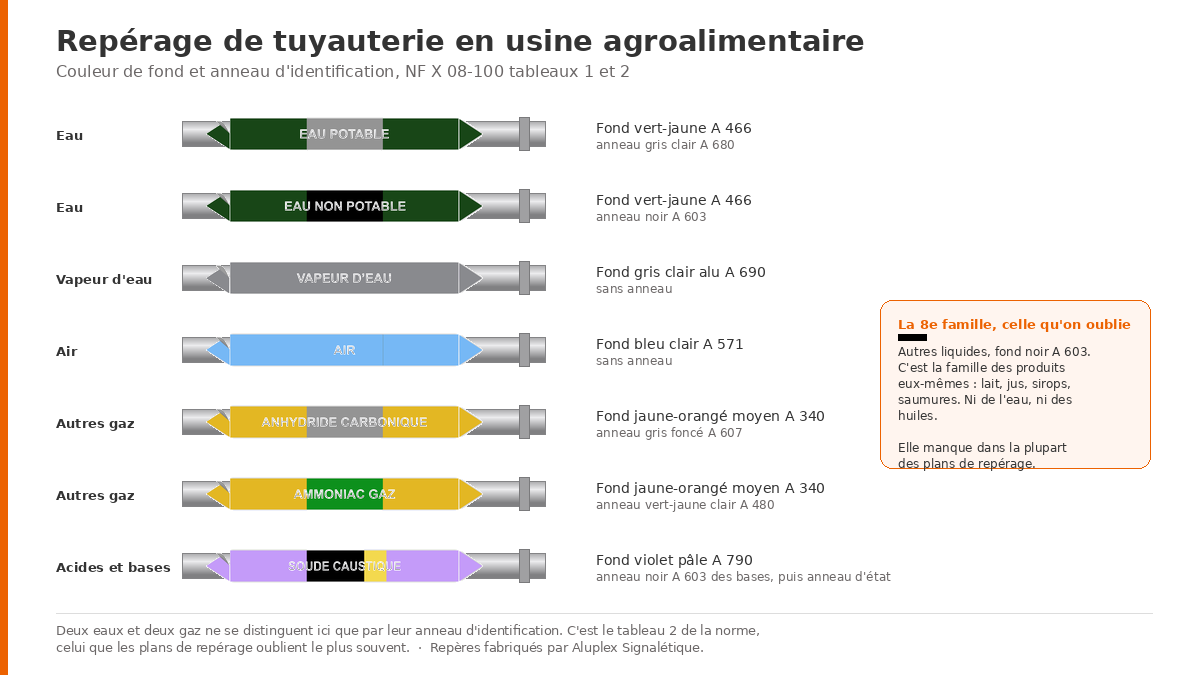

La norme répartit les fluides en huit familles, chacune portant une couleur de fond. Le tableau ci-dessous reprend le tableau 1 de la norme, avec les références colorimétriques de la NF X 08-002 auxquelles elle renvoie. Les désignations sont celles du texte, et non des approximations courantes : l'eau est vert-jaune et non verte, les gaz sont jaune-orangé moyen et non jaune ocre.

La famille la plus souvent oubliée est celle des produits eux-mêmes. Le lait, les jus, les sirops et les saumures ne sont ni de l'eau, ni des huiles : ils relèvent des autres liquides, fond noir A 603. C'est précisément la ligne qui manque dans la plupart des plans de repérage que nous voyons passer, alors que ce sont les conduites dont la confusion coûte le plus cher.

La couleur de fond ne dit pas tout. Le tableau 2 de la norme ajoute, à l'intérieur d'une famille, une couleur d'identification apposée en anneau. Deux cas concernent directement l'agroalimentaire : le dioxyde de carbone porte un anneau gris foncé A 607 sur son fond jaune-orangé, et l'ammoniac un anneau vert-jaune clair A 480. Deux conduites de gaz au fond identique se distinguent donc par leur anneau, ce qui change tout pour un frigoriste qui intervient sur un réseau qu'il ne connaît pas. Le détail complet figure sur notre page de référence des couleurs d'identification des fluides selon la NF X 08-100.

Une précision sur les teintes : la norme ne donne ni RAL, ni Pantone, ni code hexadécimal. Son chapitre 2 renvoie à la NF X 08-002, un catalogue d'étalons physiques. Toute correspondance RAL annoncée par un fabricant est une équivalence commerciale, utile mais approchée.

Quels fluides faut-il identifier, et lesquels sont oubliés ?

Une usine agroalimentaire fait coexister deux systèmes de couleurs qu'il ne faut pas confondre. Le codage couleur des zones, des bacs et des ustensiles, que nous traitons dans notre article sur la signalétique agroalimentaire, prévient les contaminations croisées entre denrées : rouge pour les viandes crues, bleu pour les produits de la mer, vert pour les fruits et légumes, violet pour les allergènes. Le repérage des tuyauteries, objet de cette page, obéit à la NF X 08-100 et désigne la nature du fluide qui circule. Le premier parle des produits, le second des réseaux. Les deux se déploient dans le même atelier sans jamais se rencontrer.

Côté réseaux, l'inventaire d'un site complet tient en six ensembles.

• Les utilités : eau potable, eau adoucie, eau glacée, vapeur et condensats, air comprimé.
• Les gaz de conditionnement : CO2 et azote des atmosphères modifiées, avec leur anneau d'identification.
• Le froid industriel : souvent à l'ammoniac, fluide toxique et inflammable dont le repère porte le pictogramme de danger.
• Les circuits de nettoyage en place : soude, acide et désinfectant, qui longent les lignes de production.
• Les produits alimentaires liquides : la famille noire, celle dont l'erreur d'aiguillage se voit au laboratoire et non sur le tube.
• Les réseaux d'eau non potable : incendie, vapeur, froid, visés nommément par le règlement 852/2004.

Pour les fluides dangereux, le repère porte en plus le pictogramme de danger du règlement CLP, que nous fabriquons dans notre gamme de pictogrammes de substances dangereuses. La différence entre le marquage à la française et le marquage CLP est détaillée dans notre comparaison entre la NF X 08-100 et le CLP.

Qu'ajoute l'ISO 20560 à la NF X 08-100 ?

L'ISO 20560-1:2024 n'est pas la norme des mentions face à une norme des couleurs : elle porte les deux. Son article 5 organise l'information de sécurité en quatre volets : un codage couleur qui lui est propre, le nom du contenu, les indicateurs de sens d'écoulement, et les panneaux d'avertissement accompagnés des pictogrammes GHS. Son article 6 y ajoute les informations techniques et d'exploitation, pression, température, et des couleurs d'identification supplémentaires.

Les deux référentiels ne se superposent donc pas, ils proposent deux systèmes complets. Un groupe international qui applique l'ISO 20560 sur tous ses sites et un site français qui applique la NF X 08-100 produisent des repères d'aspect différent, tous deux défendables. Ce qui ne l'est pas, c'est de mélanger les deux sur un même réseau. Le choix se fait une fois, il s'écrit dans la charte de marquage, et il vaut pour le site entier. Notre guide de la norme ISO 20560 en détaille la mécanique, et notre guide général du repérage de tuyauterie donne la méthode complète, hors contexte agroalimentaire.

Quelles contraintes le lavage impose-t-il au repère lui-même ?

En agroalimentaire, ce n'est pas le repère qui vieillit, c'est sa colle. Un tube lavé quotidiennement à haute pression, arrosé de soude à soixante degrés puis rincé, met à l'épreuve l'adhésif bien avant l'impression. Trois contraintes tiennent au tube et non au support de signalétique en général.

• La surface est courbe, et souvent en mauvais état. Un tube corrodé, repeint ou couvert d'une tôle de calorifuge n'offre pas la planéité que suppose un adhésif. Le sujet est traité en détail dans notre article sur le marquage de tuyauterie calorifugée.
• Le jet de nettoyage attaque les bords. Un repère décollé sur un angle devient un piège à salissures avant de devenir illisible, et un fragment qui se détache au-dessus d'une ligne ouverte devient un corps étranger.
• Le froid négatif et la condensation alternent. Dans une chambre à moins vingt puis un atelier à douze degrés, le cycle gel-dégel décolle ce que la chimie avait épargné.

Les exigences plus générales d'hygiène de la signalétique, matériaux nettoyables, surfaces sans aspérités et zonage, relèvent de l'ensemble des supports d'un site et non des seules tuyauteries : elles sont traitées dans notre article sur la signalétique agroalimentaire.

Quels supports de repérage tiennent en agroalimentaire ?

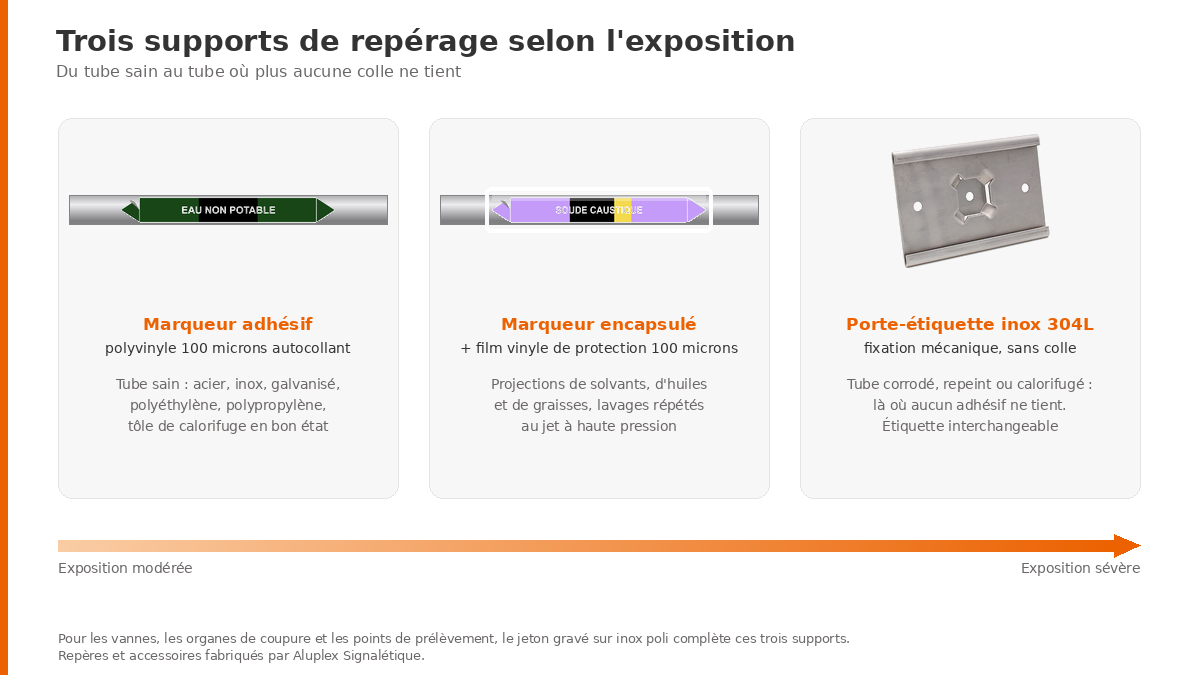

Le choix se joue sur l'état du tube, pas sur le budget. Trois solutions coexistent sur un même site, et la troisième existe précisément parce que les deux premières échouent dans certaines zones.

Le porte-étiquette mérite qu'on s'y arrête, parce qu'il règle un problème que le catalogue résout rarement. Sur un tube rouillé ou recouvert d'une peinture écaillée, aucun adhésif ne tient durablement, quelle que soit sa qualité. Le porte-étiquette à glissière en inox 304L se fixe par lien mécanique, un rilsan fourni ou un feuillard inox passé dans la croix défoncée à l'arrière. L'étiquette se glisse entre deux rails et se remplace sans outil le jour où la ligne change d'affectation, ce qui arrive plus souvent qu'on ne le prévoit dans une usine qui change de production. Nos autres supports et accessoires de repérage couvrent les cas de pose particuliers.

Où poser les repères sur un réseau agroalimentaire ?

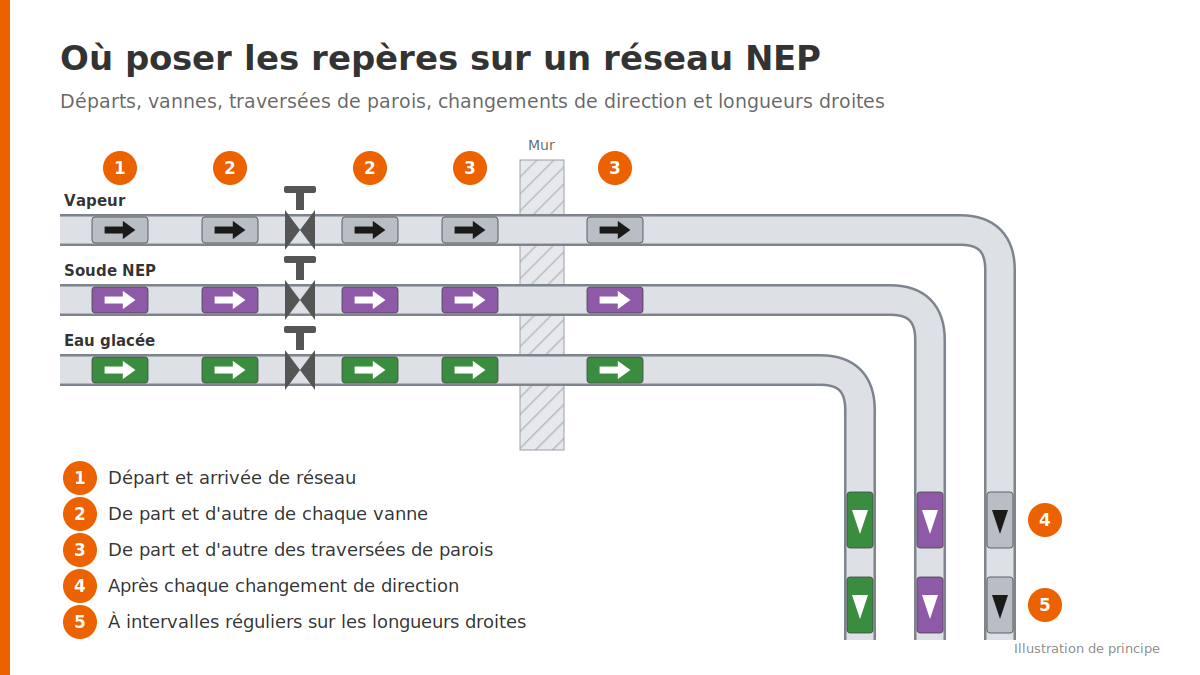

Un repère se pose là où quelqu'un décide, pas là où il reste de la place. La règle tient en cinq emplacements, et elle vaut pour tous les réseaux techniques ; ce qui change en agroalimentaire, c'est la densité, parce que les lignes de nettoyage en place doublent physiquement les lignes de production.

• Aux départs et aux arrivées de réseau.
• De part et d'autre de chaque vanne, puisque c'est là que le geste se fait.
• De part et d'autre des traversées de murs et de planchers.
• Après chaque changement de direction.
• À intervalles réguliers sur les longueurs droites.

Les hauteurs de lecture, l'orientation du repère et les cas de pose difficiles sont détaillés dans notre article sur la pose d'un repérage de tuyauterie. Un point propre à l'agroalimentaire mérite d'être ajouté : dans une zone lavée au jet, il vaut mieux orienter le repère vers l'allée de circulation que vers le plafond, car une surface horizontale retient l'eau de rinçage et les salissures qu'elle transporte.

Comment relier le repérage à la traçabilité du réseau ?

Un repère qui porte un identifiant cesse d'être une étiquette et devient une entrée de base de données. Chaque ligne, chaque vanne et chaque point de prélèvement peut recevoir un numéro unique, à condition qu'il soit rigoureusement le même sur le tube, sur les schémas P&ID et dans la documentation technique. C'est cette identité stricte qui permet au terrain et aux plans de parler le même langage, et c'est elle qui manque le plus souvent : les plans évoluent, les étiquettes restent.

Rattaché à la GMAO, cet identifiant relie l'équipement à son historique d'interventions et à son plan de maintenance préventive. Un QR code apposé sur le repère donne accès, d'un scan, à la fiche technique de la ligne ou à la procédure de nettoyage qui lui correspond. Lors d'un audit, cette cohérence entre le marquage physique, les plans et la documentation se démontre en quelques minutes au lieu de se plaider.

Cette traçabilité-là est celle du réseau, et il ne faut pas la confondre avec la traçabilité des lots imposée par le règlement (CE) n° 178/2002, qui suit les produits et non les installations.
