Marquage des réseaux de gaz médicaux : normes et pose

Publié le 22 octobre 2026

Mis à jour le 26 octobre 2026

Le marquage des réseaux de fluides permet de les identifier immédiatement, sans hésitation et sans erreur. Il protège les patients, facilite le travail des équipes techniques et garantit la conformité de l'établissement lors des audits et des contrôles.

Dans un hôpital, une clinique ou un Ehpad : les réseaux de fluides sont aussi indispensables que les couloirs ou les ascenseurs. Oxygène, air médical, vide, protoxyde d'azote, eau, vapeur : chaque tuyauterie transporte un fluide dont la nature, la pression et les risques sont très différents. Le reste de la signalétique du bâtiment est traité dans notre article sur la signalétique d'hôpital et de clinique. Voici comment structurer une démarche de repérage fiable et durable.

Pourquoi le marquage des réseaux est-il vital en milieu hospitalier ?

Les gaz médicaux sont des médicaments ou des dispositifs médicaux à part entière. Un patient en réanimation, un enfant en bloc opératoire ou une personne âgée sous oxygénothérapie dépendent directement de la qualité et de la bonne distribution de ces fluides.

Une erreur d'identification peut avoir des conséquences graves : mauvais raccordement d'un équipement, intervention de maintenance sur le mauvais réseau, coupure involontaire d'une alimentation vitale. Le marquage réduit ce risque en rendant chaque tuyauterie lisible d'un seul regard, y compris dans l'urgence.

Il protège aussi les soignants et les techniciens. Un réseau d'oxygène sous pression, une conduite de vapeur ou un circuit de fluide frigorigène ne se traitent pas de la même manière. Savoir ce que contient une canalisation avant d'intervenir est une règle de sécurité élémentaire.

Quels réseaux sont concernés dans un établissement de santé ?

Un établissement de santé cumule plusieurs familles de réseaux, qui doivent chacune être repérées.

• Gaz médicaux : oxygène, protoxyde d'azote, air médical et, selon les services, dioxyde de carbone ou mélanges spécifiques. Voir nos repérages de réseaux de gaz.
• Vide médical et EGA : le vide médical sert à l'aspiration, et l'évacuation des gaz anesthésiques (EGA) forme avec lui une deuxième famille.
• Air comprimé : destiné aux dispositifs médicaux ou aux instruments chirurgicaux, il constitue une troisième catégorie.
• Fluides techniques : eau chaude et froide sanitaire, eau adoucie, vapeur de stérilisation, chauffage, fluides frigorigènes et réseaux de lutte contre l'incendie.

Tous ces circuits cohabitent souvent dans les mêmes gaines et faux plafonds, ce qui rend le repérage d'autant plus important, comme dans le repérage technique d'un data center.

Quel est le cadre réglementaire et normatif du marquage ?

Le repérage des réseaux de gaz médicaux s'appuie sur plusieurs référentiels.

• NF EN ISO 7396-1 : définit les exigences applicables aux réseaux de distribution de gaz médicaux comprimés et de vide, y compris leur identification. L'édition en vigueur est celle de 2016, complétée par son amendement 1 de 2017 ; une quatrième édition est en cours de publication depuis le 23 septembre 2026.
• FD S 90-155, version de novembre 2024 : apporte des éléments complémentaires de conception et de recette. Son préfixe FD désigne un fascicule de documentation, et non une norme homologuée NF.
• NF X 08-100 : fixe les couleurs conventionnelles d'identification des tuyauteries rigides, utilisées pour les fluides techniques. Voir notre guide du repérage de tuyauterie.

L'exploitant de l'établissement reste responsable de la conformité de ses installations. Il s'appuie en général sur le service technique, sur le pharmacien chargé des gaz médicaux et sur les entreprises de maintenance. La traçabilité est essentielle : plans à jour, registre des interventions et documentation du marquage doivent pouvoir être présentés à tout moment.

Ces éditions ont été relevées au catalogue ISO et à la boutique AFNOR le 26 octobre 2026. Un cahier des charges rédigé aujourd'hui gagne à mentionner la quatrième édition à venir de l'ISO 7396-1.

À ne pas confondre : un gaz médical suit des codes couleurs et des mentions spécifiques liés à son usage thérapeutique, alors qu'un fluide technique (eau, vapeur, chauffage) s'appuie sur les couleurs conventionnelles de la norme NF X 08-100.

Quels sont les codes couleurs des gaz médicaux ?

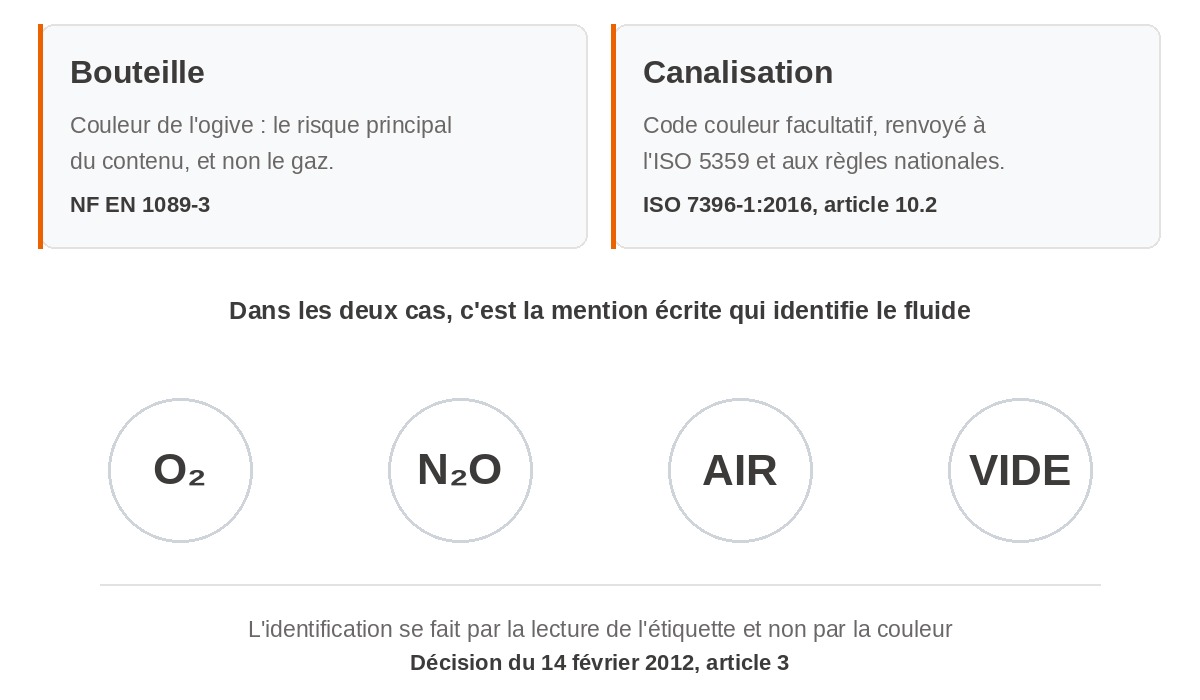

Deux référentiels de couleurs coexistent dans un même établissement, et aucun des deux ne permet d'identifier un gaz par sa seule couleur. Les bouteilles relèvent de la NF EN 1089-3, qui attribue à l'ogive la couleur du risque principal du contenu, et non celle du gaz lui-même. Les canalisations relèvent de l'ISO 7396-1:2016, dont l'article 10.2 ne fixe aucune teinte et renvoie à l'ISO 5359 pour un code couleur qui demeure facultatif. Les deux référentiels se ressemblent assez pour qu'on les confonde, et diffèrent assez pour qu'un repère recopié de l'un à l'autre induise en erreur. Nous ne reproduisons donc pas de tableau de couleurs : il se lit dans le référentiel applicable à l'installation, et non dans un article. Nous détaillons ce point dans notre article sur la couleur des bouteilles de gaz médicaux.

Un texte français tranche la méthode d'identification, et il est rarement cité. La décision du 14 février 2012 fixant des conditions particulières pour le changement des bouteilles de gaz et leur utilisation, NOR ETSM1200033S, publiée au Journal officiel du 14 mars 2012, pose à son article 3 que « l'identification d'une bouteille de gaz se fait par la lecture de son étiquette et non par la couleur ». Le changement de couleur lui-même s'est étalé de 2013 à 2021 selon les gaz, suivant le calendrier de son article 1 : des bouteilles d'ancienne livrée peuvent donc encore circuler après des échanges entre établissements.

Sources : NF EN 1089-3 ; ISO 7396-1:2016, article 10.2 ; ISO 5359:2014, annexe C ; décision du 14 février 2012, NOR ETSM1200033S, article 3.

Ces codes ont longtemps varié d'un pays à l'autre, et l'organisation de normalisation le documente elle-même : l'ISO 5359:2014 porte une annexe C intitulée « Divergences nationales et régionales rapportées pour le code couleurs et la nomenclature des gaz médicaux », et l'édition précédente de 2008 en portait déjà une équivalente. Dans un établissement accueillant du matériel de provenances diverses, cette cohabitation est une source d'erreur. Le marquage doit donc toujours combiner la couleur et la mention écrite du gaz, afin que l'information ne repose jamais sur la seule couleur.

La question ne se limite pas aux tuyauteries : les bouteilles, les prises murales, les flexibles et les raccords portent eux aussi une identification, selon leur propre référentiel. La cohérence entre ces différents éléments est un point de vigilance majeur lors des audits.

Quelles informations faire figurer sur le marquage ?

Un marquage complet ne se limite pas à une couleur. Il rassemble plusieurs informations.

• Nom ou symbole du fluide : par exemple O₂ pour l'oxygène ou N₂O pour le protoxyde d'azote.
• Sens de circulation : indiqué par une flèche de repérage, il évite les erreurs lors des interventions sur les piquages et les vannes.
• Pression de service : mentionnée lorsque c'est utile, notamment sur les réseaux sensibles.
• Pictogrammes de sécurité : ils signalent les dangers associés, comme le comburant pour l'oxygène, le risque d'asphyxie, la haute pression ou la température élevée pour la vapeur. Ils relèvent de nos pictogrammes ISO 7010.
• Zone desservie et vannes de sectionnement : leur repérage permet d'agir vite en cas d'incident.

Savoir quel service est alimenté par quelle vanne est une information décisive lors d'une fuite ou d'un incendie.

Où et comment poser les repères ?

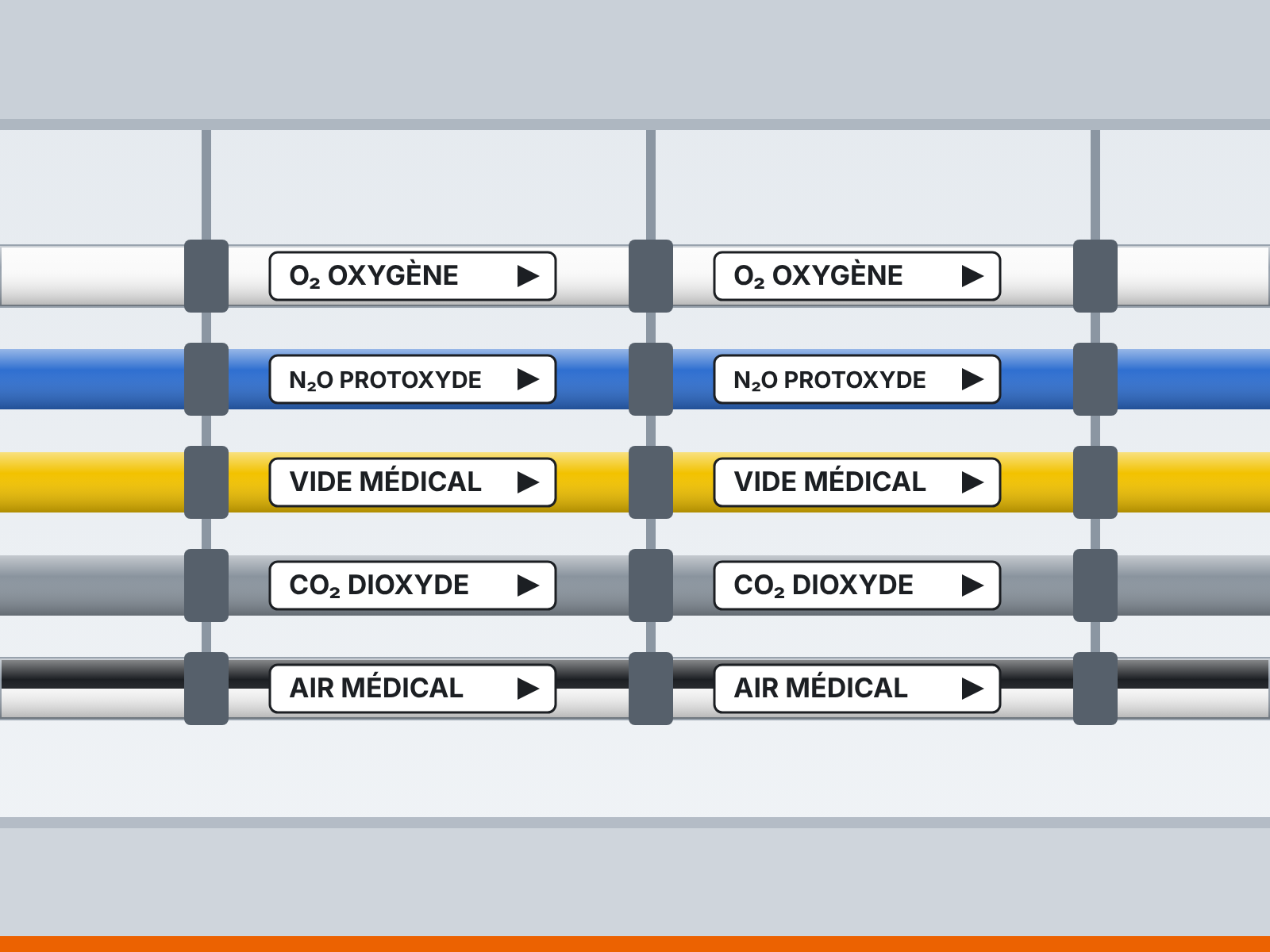

Le marquage doit être présent aux endroits stratégiques. Il se pose à la sortie des locaux de production, à la traversée des cloisons et des planchers, à chaque changement de direction, à chaque piquage et de part et d'autre des vannes. Le long des cheminements rectilignes, il est répété à intervalles réguliers afin qu'un technicien puisse identifier un réseau où qu'il se trouve. La méthode est détaillée dans notre article sur la pose d'un repérage de tuyauterie.

Les gaines techniques, les faux plafonds et les locaux techniques demandent une attention particulière. C'est souvent là que les réseaux sont les plus nombreux et les moins accessibles, donc les plus exposés aux erreurs d'identification.

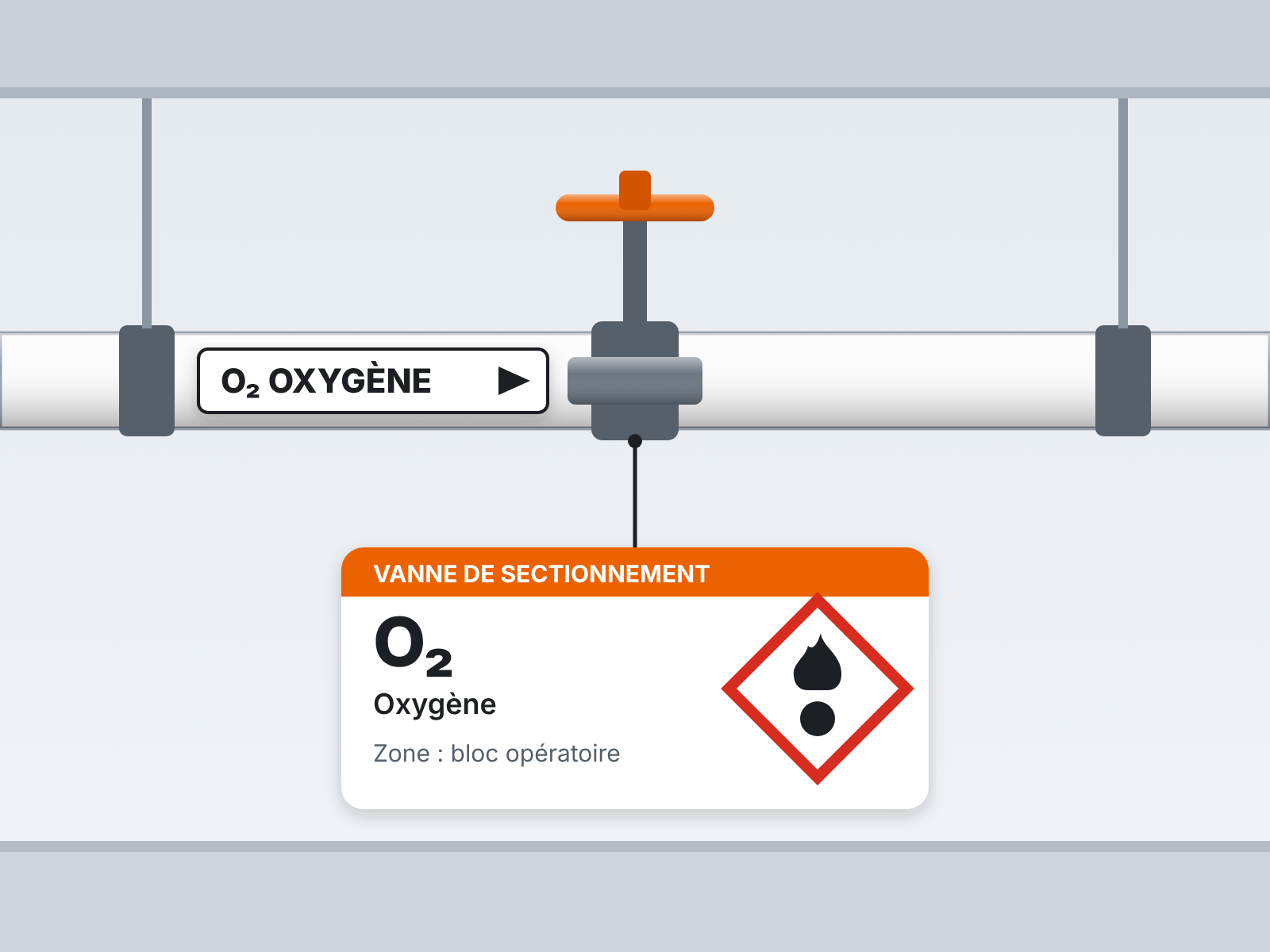

Les vannes de sectionnement, les coffrets d'alarme et les centrales de production doivent être identifiés clairement. Dans les chambres, les blocs opératoires et les services de réanimation, les prises murales, rampes et bras plafonniers portent eux aussi leur propre marquage, lisible par les soignants sans effort.

Comment choisir les bons supports de marquage ?

Le choix du support conditionne la durabilité du repérage. Pour les tuyauteries, on utilise des marqueurs de tuyauterie, des colliers de repérage ou des manchons imprimés. Pour les vannes et les coffrets, des étiquettes gravées sont préférables, car le message est dans la matière et non dessus.

Le milieu hospitalier impose des contraintes spécifiques. Les produits de désinfection, l'humidité des locaux techniques et les variations de température mettent à rude épreuve les adhésifs de mauvaise qualité. Les matériaux doivent résister aux nettoyages fréquents sans se décoller, se décolorer ni devenir illisibles.

La lisibilité compte autant que la résistance. Un marquage doit pouvoir se lire à distance, sous un éclairage réduit ou depuis un angle difficile. Le contraste entre le fond et le texte, la taille des caractères et la netteté de l'impression sont à vérifier avant toute commande en volume.

Quelles sont les situations particulières à anticiper ?

Dans un bâtiment existant, le marquage pose des difficultés spécifiques. Lors d'une rénovation ou d'une extension, de nouveaux réseaux se raccordent à d'anciens, parfois repérés selon des codes obsolètes. Il faut alors harmoniser l'ensemble pour éviter que deux logiques de marquage ne coexistent dans le même établissement.

Les opérations de maintenance exigent un repérage fiable. Avant toute consignation d'un réseau, l'équipe technique doit être certaine du fluide concerné et de la zone desservie. Un marquage effacé ou ambigu retarde l'intervention et accroît le risque d'erreur.

Enfin, les situations d'urgence supposent que les équipes puissent couper, isoler ou basculer sur une source de secours sans hésiter. Le repérage des vannes d'arrêt et des sources de secours doit être évident, même pour une personne qui ne connaît pas parfaitement le bâtiment.

Quelles sont les erreurs fréquentes et comment les éviter ?

Quatre erreurs reviennent régulièrement dans les établissements de santé.

• Un marquage incomplet, effacé ou illisible : il est souvent consécutif à un vieillissement des supports ou à un manque de contrôle.
• Le mélange des codes couleurs : il survient lorsque plusieurs entreprises interviennent sans cahier des charges commun.
• L'absence de mise à jour après travaux : un nouveau piquage ou une nouvelle zone desservie doivent s'accompagner immédiatement d'un repérage conforme, faute de quoi le marquage devient trompeur.
• Le manque de formation : un marquage, même parfait, ne protège que si les équipes savent le lire et le respecter. La sensibilisation régulière des personnels soignants et techniques fait partie intégrante de la démarche.

Comment mettre en place une démarche de conformité ?

Pour sécuriser durablement le repérage des réseaux, quatre étapes structurent la démarche.

1. Auditer le marquage existant, local par local, afin de repérer les manques, les erreurs et les éléments illisibles.
2. Établir un plan de marquage et une cartographie des réseaux, qui serviront de référence pour tous les intervenants.
3. Planifier les contrôles périodiques et la maintenance du marquage, comme pour tout autre équipement de sécurité.
4. Former les équipes soignantes et techniques, afin que chacun comprenne le sens des couleurs, des mentions et des pictogrammes.
