Signalétique de chaufferie et de réseaux CVC : ce que l'installateur doit repérer avant réception

Repérage de tuyauteries, identification des vannes, pictogrammes CLP et plaques réglementaires : la signalétique d'une chaufferie fait partie des points contrôlés à la réception d'un lot CVC, et l'installateur doit savoir quoi marquer, où et selon quel texte avant que le maître d'oeuvre ne passe.

Publié le 20 juillet 2026

Cadre vérifié le 20 juillet 2026 : norme NF X 08-100 (février 1986, homologuée le 20 janvier 1986), arrêté du 23 juin 1978 (article 1er), arrêté du 4 novembre 1993 modifié par l'arrêté du 2 août 2013 publié au Journal officiel du 18 janvier 2014 (article 11), règlement (CE) n° 1272/2008 dit CLP.

Une entreprise de génie climatique termine une chaufferie. Les réseaux sont tirés, les collecteurs raccordés, les circulateurs et l'échangeur en place, la régulation paramétrée. Reste ce que personne n'a chiffré au moment du devis : le repérage. Qui doit être posé avant la réception, sous peine de réserves, et qui suppose de savoir exactement quoi marquer, à quel endroit, et sur la foi de quel texte.

La signalétique d'une installation CVC regroupe le repérage des tuyauteries par couleur et dénomination, l'identification des vannes et des organes de coupure, l'étiquetage des gaines techniques et l'affichage des plaques réglementaires du local. Son socle est la norme NF X 08-100, qui fixe les couleurs conventionnelles d'identification des fluides dans les tuyauteries rigides. Trois repères commandent le chantier : le seuil de 70 kW au-delà duquel l'installation doit être placée en chaufferie ou en sous-station selon l'article 1er de l'arrêté du 23 juin 1978 ; l'obligation de pictogramme de danger sur les tuyauteries apparentes de fluides dangereux, applicable depuis le 1er juin 2017 ; et la règle d'emplacement de la NF X 08-100, qui impose de marquer à proximité des organes de manipulation plutôt qu'à intervalles réguliers.

À partir de quelle puissance une installation devient-elle une chaufferie ?

Au-delà de 70 kW de puissance utile totale, les installations de chauffage et de production d'eau chaude sanitaire doivent être placées à l'intérieur d'une chaufferie ou d'une sous-station, selon l'article 1er de l'arrêté du 23 juin 1978. Le texte précise que ces 70 kW de puissance utile correspondent approximativement à 85 kW de puissance calorifique totale installée, et que les dispositions du titre Ier consacré aux chaufferies s'appliquent dès que ce seuil est franchi en chaufferie. Ce seuil détermine le vocabulaire du chantier et le régime applicable au local, donc la nature de l'affichage qui l'accompagne. En dessous, l'installation reste intérieure au bâtiment et relève du titre III. Au-dessus, elle occupe un local dédié dans lequel interviendront des exploitants, des mainteneurs et, le cas échéant, les secours : c'est précisément ce qui rend le repérage nécessaire.

Quels points d'un local technique faut-il marquer ?

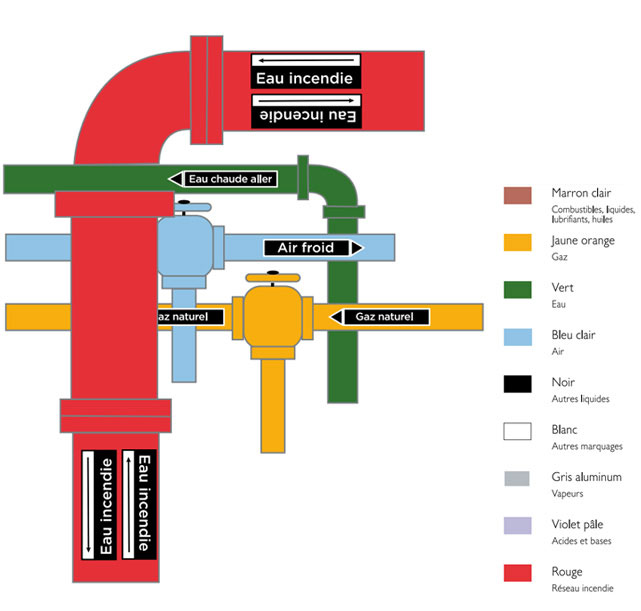

La NF X 08-100 demande d'apposer les couleurs d'identification et d'état, et si nécessaire la dénomination en clair, à proximité de certains emplacements particuliers : robinets ou appareils de manipulation concernant la tuyauterie, purgeurs, piquages, entrée et sortie de bâtiments, de machines ou d'appareils de service, cloisons. C'est une règle d'usage, pas une règle métrique. Elle explique pourquoi un repérage posé tous les cinq mètres au cordeau peut être formellement régulier et pratiquement inutile, tandis qu'un repérage placé de part et d'autre de chaque traversée de cloison et devant chaque organe de manoeuvre remplit sa fonction. La norme laisse d'ailleurs explicitement l'espacement entre les rectangles d'identification à l'initiative des usagers, en fonction de la configuration des locaux et de l'implantation des installations en service.

Les dimensions de l'anneau, du rectangle d'identification et des plages de séparation sont fixées par la norme, tout comme le code couleur par famille de fluide. Ces règles de dessin relèvent du fabricant plutôt que de l'installateur, et nous les détaillons intégralement dans notre guide du repérage de tuyauterie selon la NF X 08-100. Ce qui engage l'entreprise de génie climatique sur son chantier, c'est le choix des points à marquer et la cohérence entre le repère posé et le schéma de principe remis à l'exploitant.

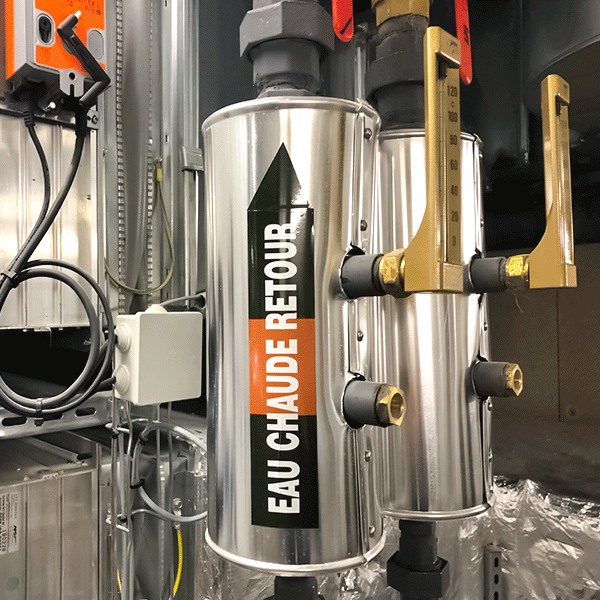

Pourquoi le sens d'écoulement compte en exploitation

La norme justifie elle-même cette flèche par une raison d'exploitation : indiquer le sens d'écoulement « permet de trouver plus facilement les vannes d'arrêt en cas d'urgence ». La formulation mérite d'être retenue, parce qu'elle déplace le sujet du registre décoratif vers celui de la sécurité d'intervention. Sur une couleur de fond continue, la flèche est blanche ou noire selon le contraste ; en cas de circulation à double sens, notamment sur les boucles de distribution que nous rencontrons constamment en eau chaude sanitaire, la norme prévoit une flèche à deux pointes. Sur une couleur de fond discontinue, chaque rectangle peut être terminé en pointe de flèche ou se voir accoler une flèche. Un intervenant qui cherche l'organe de coupure d'un réseau bouclé sans indication de sens perd un temps qui, en cas de fuite sur de l'eau surchauffée, se compte en dégâts.

Quand faut-il ajouter un pictogramme de danger ?

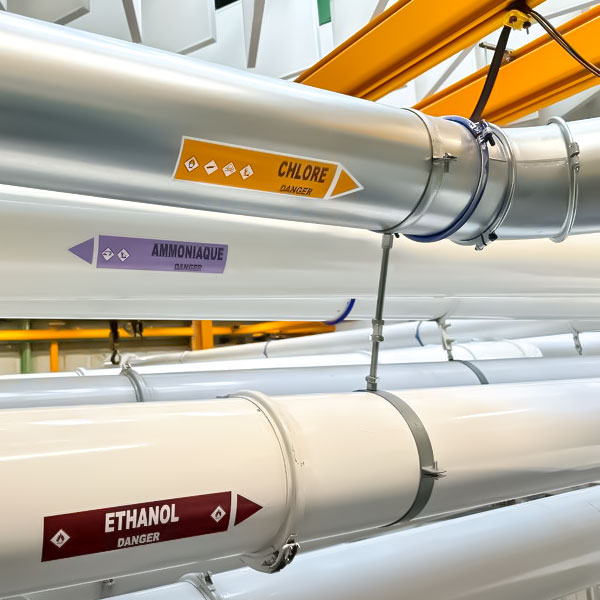

Les tuyauteries apparentes contenant ou transportant des substances ou mélanges dangereux sont munies du pictogramme défini par le règlement (CE) n° 1272/2008, dit CLP, selon l'article 11 de l'arrêté du 4 novembre 1993, dans sa rédaction issue de l'arrêté du 2 août 2013 publié au Journal officiel du 18 janvier 2014. Le régime transitoire ayant couru jusqu'au 31 mai 2017, l'obligation s'applique depuis le 1er juin 2017 à toutes les tuyauteries concernées, et non aux seules installations neuves. Le texte fixe aussi l'emplacement : la signalisation est placée sur au moins un côté visible, près des endroits comportant les plus grands dangers, tels que vannes et points de raccordement, et de manière suffisamment répétitive, sous forme rigide, autocollante ou peinte.

Le texte précise enfin que ces dispositions ne font pas obstacle au respect des normes relatives aux couleurs d'identification des tuyauteries. Le pictogramme CLP ne remplace donc pas le repérage NF X 08-100 : les deux se superposent sur le même réseau lorsque le fluide est dangereux. En génie climatique, la question se pose surtout sur les circuits de gaz, les fluides frigorigènes et les produits de traitement d'eau. Le champ exact de chaque référentiel est développé dans notre article sur les normes de marquage de tuyauterie, et le format international dans celui consacré à la norme ISO 20560.

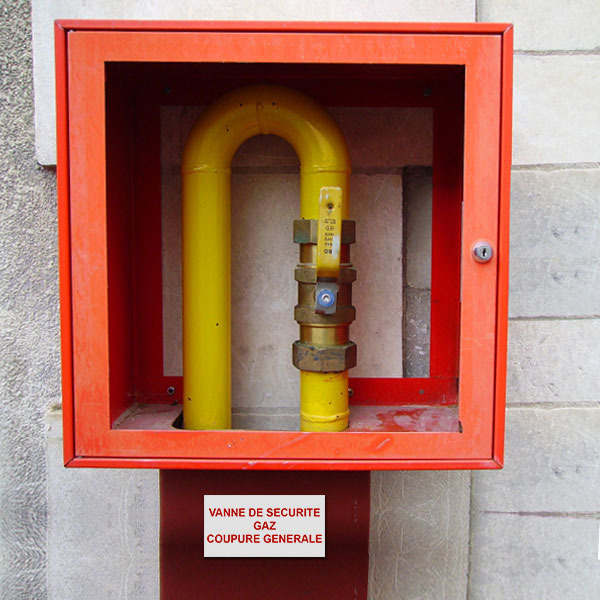

Vannes, coupure gaz et organes de chaufferie

Le repérage des tuyauteries ne dispense pas d'identifier les organes eux-mêmes. Une chaufferie comporte des équipements dont la localisation doit être immédiate pour un intervenant qui ne connaît pas les lieux : vanne de barrage gaz, robinet d'arrêt, coupure générale, interrupteur général du local, accès pompiers. Ces éléments se traitent en plaques rigides gravées ou imprimées, posées au droit de l'organe et non sur la porte du local, afin que l'information reste vraie si l'aménagement évolue. La norme NF X 08-100 recommande par ailleurs, pour les fluides dangereux, d'attirer l'attention par une étiquette, une plaque ou un écriteau fixé à la tuyauterie près de la couleur de fond.

Une précision s'impose sur ce dernier point. La NF X 08-100 renvoie, pour ces indications complémentaires de sécurité, à la norme NF X 08-003, qui était en vigueur en 1986. Pour les panneaux neufs, la référence applicable est aujourd'hui la NF EN ISO 7010, substitution opérée par l'arrêté du 2 août 2013 pour les nouveaux panneaux depuis le 1er janvier 2014. Citer NF X 08-003 dans un cahier des charges rédigé en 2026 est une erreur fréquente, y compris chez des bureaux d'études. Les familles de pictogrammes correspondantes sont détaillées dans notre article sur la norme ISO 7010, et le cas particulier du branchement gaz dans celui consacré aux plaques de robinet de coupure T200 GRDF.

Et les gaines techniques du bâtiment ?

Le lot CVC ne s'arrête pas à la chaufferie : il remonte dans les gaines palières, où ses réseaux cohabitent avec ceux d'autres corps d'état. Eau froide, eau chaude sanitaire, ventilation, colonne montante de gaz, courants forts et courants faibles se superposent dans un volume étroit, souvent sans plan à jour. L'étiquetage y remplit une fonction que le repérage de tuyauterie ne remplit pas : il indique à un intervenant, avant qu'il n'ouvre la trappe, ce qu'il va trouver derrière. En logement collectif, cette pose se répète à l'identique étage après étage, ce qui en fait un poste sériel plutôt qu'un travail de détail. Nous traitons ce sujet dans notre guide des étiquettes de gaines techniques et, pour la phase gros oeuvre, dans celui du gabarit de pose de gaine technique. Lorsque l'immeuble est une copropriété, la responsabilité de ce repérage revient au syndic une fois l'ouvrage réceptionné, sujet développé dans notre guide de la signalétique de copropriété.

Que vérifie le maître d'oeuvre à la réception du lot ?

Le repérage figure parmi les points de contrôle de la réception, au même titre que les essais et les documents d'exploitation. Un maître d'oeuvre vérifie trois choses simples : que chaque départ et chaque retour porte une identification lisible depuis le sol, que les organes de coupure sont désignés par une plaque fixée au droit de l'organe, et que les dénominations employées sur les repères correspondent à celles du schéma de principe versé au dossier des ouvrages exécutés. Cette troisième vérification est celle qui génère le plus de réserves, parce que les appellations dérivent entre l'étude et l'exécution : un circuit noté « CH1 » sur le plan devient « chauffage bâtiment A » sur l'étiquette, et l'exploitant qui prend la main deux ans plus tard ne fait plus le lien. Fixer la nomenclature avant de commander les repères coûte une heure de réunion et évite une reprise complète.

La phase d'exploitation prolonge cette exigence. Un mainteneur qui intervient sur une installation qu'il n'a pas posée dépend entièrement du repérage pour identifier le circuit avant consignation. C'est la raison pour laquelle un repère de chaufferie se choisit pour durer une décennie, et non pour passer la réception : la valeur du marquage se révèle des années après le départ de l'entreprise qui l'a posé.

Ce que nous voyons échouer en chaufferie

Les retours que nous recevons sur des repérages posés en local technique tiennent presque toujours à l'environnement, jamais au dessin. Le premier cas est l'adhésif appliqué sur une tuyauterie poussiéreuse ou grasse : la tenue d'un adhésif se joue dans les minutes qui suivent la pose, sur un support dégraissé, et une chaufferie est rarement un environnement propre. Le deuxième est la température de surface, qui exclut certains adhésifs standards sur les départs d'eau surchauffée. Le troisième concerne le calorifuge, sur lequel un marqueur classique n'adhère pas durablement et qui appelle un système de fixation adapté, développé dans notre article sur le marquage de tuyauterie calorifugée. Le quatrième est le nettoyage aux solvants pratiqué en exploitation, qui efface une impression non protégée.

Nous fabriquons ces repères à la demande dans notre atelier de Rambouillet (78), sans sous-traitance, à partir d'un bon à tirer signé qui fige la dénomination du fluide, la couleur de fond et le sens de la flèche avant lancement. Cette pièce a une valeur pratique sur un chantier CVC : elle évite la refabrication d'une série entière pour une dénomination erronée relevée à la réception. Les questions de support et de fixation sont développées dans notre article sur la pose et l'installation de la signalétique.

Questions fréquentes sur la signalétique de chaufferie

Le repérage est-il obligatoire en chaufferie ?

Le repérage par couleurs relève de la norme NF X 08-100, qui n'est pas d'application obligatoire en elle-même. En revanche, l'article 11 de l'arrêté du 4 novembre 1993 modifié impose depuis le 1er juin 2017 le pictogramme CLP sur les réseaux apparents transportant des substances dangereuses, près des vannes et des points de raccordement.

Où faut-il poser les repères dans un local technique ?

Aux points singuliers, et non à intervalles réguliers. La NF X 08-100 impose de marquer à proximité des robinets et appareils de manipulation, des purgeurs, des piquages, des entrées et sorties de bâtiments, de machines ou d'appareils de service, ainsi qu'au droit des traversées de cloison.

À partir de quelle puissance une installation doit-elle être en chaufferie ?

Au-delà de 70 kW de puissance utile totale, soit approximativement 85 kW de puissance calorifique installée, selon l'article 1er de l'arrêté du 23 juin 1978. En dessous de ce seuil, l'installation relève des dispositions applicables aux installations intérieures aux bâtiments d'habitation, de bureaux ou aux locaux accessibles au public.

Comment identifier une vanne de barrage gaz en chaufferie ?

Par une plaque rigide fixée au droit de l'organe, et non sur la porte du local, afin que l'information reste exacte si l'aménagement évolue. La même règle vaut pour le robinet d'arrêt, la coupure générale et l'interrupteur du local, que le mainteneur doit localiser sans connaître les lieux.

Le pictogramme CLP remplace-t-il le repérage par couleur ?

Non. L'arrêté du 4 novembre 1993 modifié précise que ses dispositions ne font pas obstacle au respect des normes relatives aux couleurs d'identification des tuyauteries. Sur un réseau transportant un fluide dangereux, le pictogramme de danger et le repérage conventionnel se superposent sur le même support.

Qui est responsable du repérage après la réception ?

Le propriétaire ou l'exploitant de l'installation, une fois l'ouvrage réceptionné. En copropriété, cette charge revient au syndic, au titre de l'entretien des parties communes. L'entreprise qui a posé le repérage n'en assure plus la mise à jour lorsque les circuits évoluent en exploitation.
