Repérage de tuyauterie en station d'épuration : NF X 08-100

Une station d'épuration ou une usine de traitement de l'eau ressemble à un réseau tentaculaire de canalisations. Eaux brutes, eaux traitées, boues, biogaz, réactifs chimiques, air surpressé : des dizaines de fluides circulent en permanence, souvent dans des espaces confinés, humides et mal éclairés. Dans ce contexte, une erreur d'identification peut avoir des conséquences graves pour les exploitants comme pour l'environnement. Un repérage clair, durable et conforme aux normes n'est donc pas un détail : c'est un pilier de la sécurité et de la maintenance du site.

Publié le 23 octobre 2026

Mis à jour le 26 octobre 2026

Pourquoi la signalétique de tuyauterie est essentielle en station d'épuration

Une station d'épuration concentre sur un même site des fluides très différents. Les eaux usées côtoient des conduites de biogaz, de soude, de chlorure ferrique, d'acide ou de javel. Chaque fluide présente ses propres dangers : toxicité, corrosion, risque d'explosion, projection, asphyxie.

Les équipes d'exploitation connaissent souvent leur installation par cœur, mais elles ne sont pas les seules à intervenir. Sous-traitants, techniciens de maintenance, entreprises de travaux, pompiers, nouveaux embauchés ou intérimaires doivent pouvoir identifier un fluide en quelques secondes, sans avoir à consulter un plan. Le principe du marqueur de tuyauterie répond exactement à ce besoin. Une conduite mal identifiée peut conduire à ouvrir la mauvaise vanne, à démonter un réseau encore sous pression ou à mélanger des produits incompatibles.

La signalétique de tuyauterie répond à ce besoin : elle rend l'installation lisible pour tous, à tout moment, y compris en situation d'urgence.

Le cadre réglementaire et normatif applicable pour la signalétique

Le repérage des tuyauteries s'appuie sur plusieurs textes complémentaires.

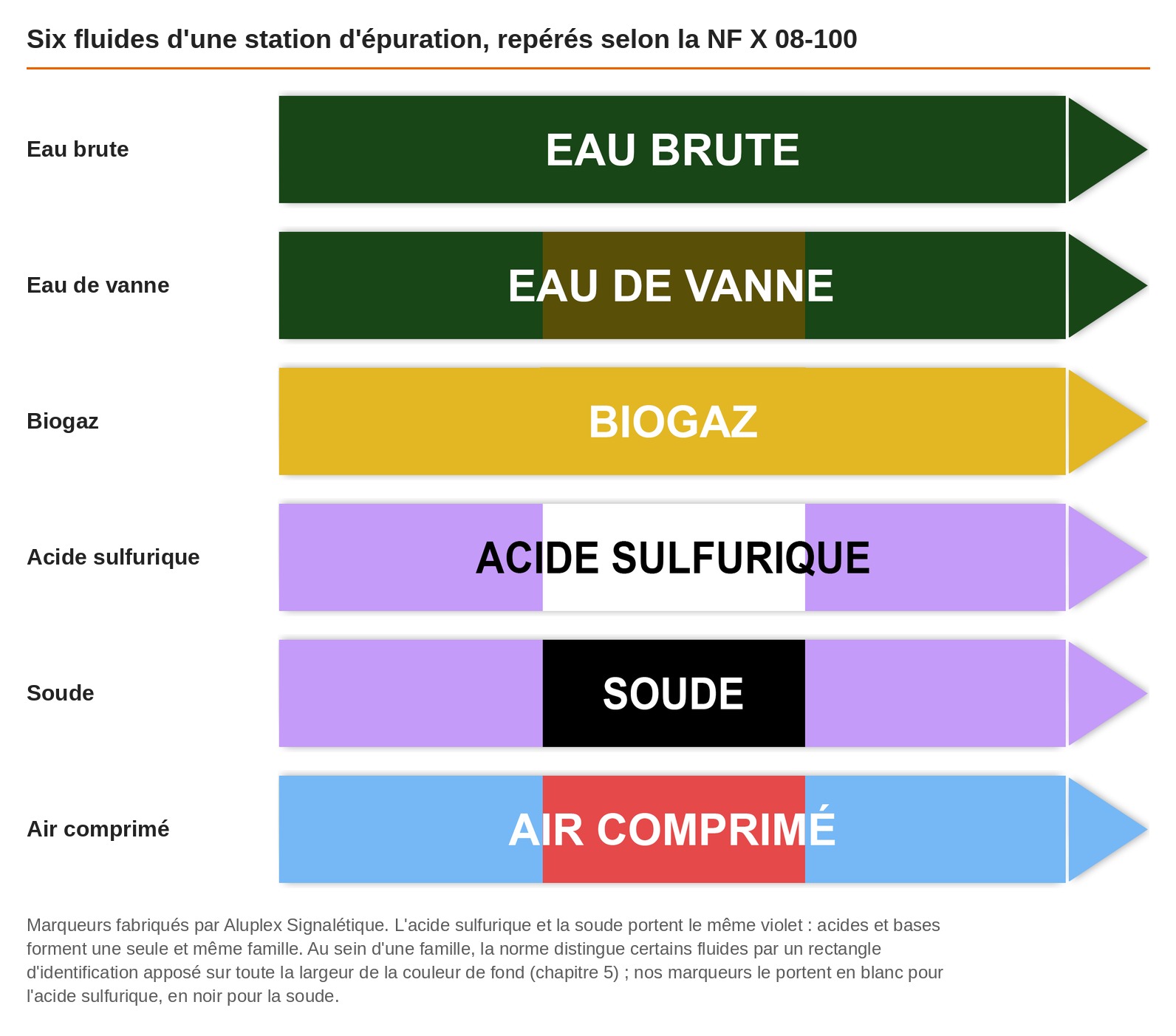

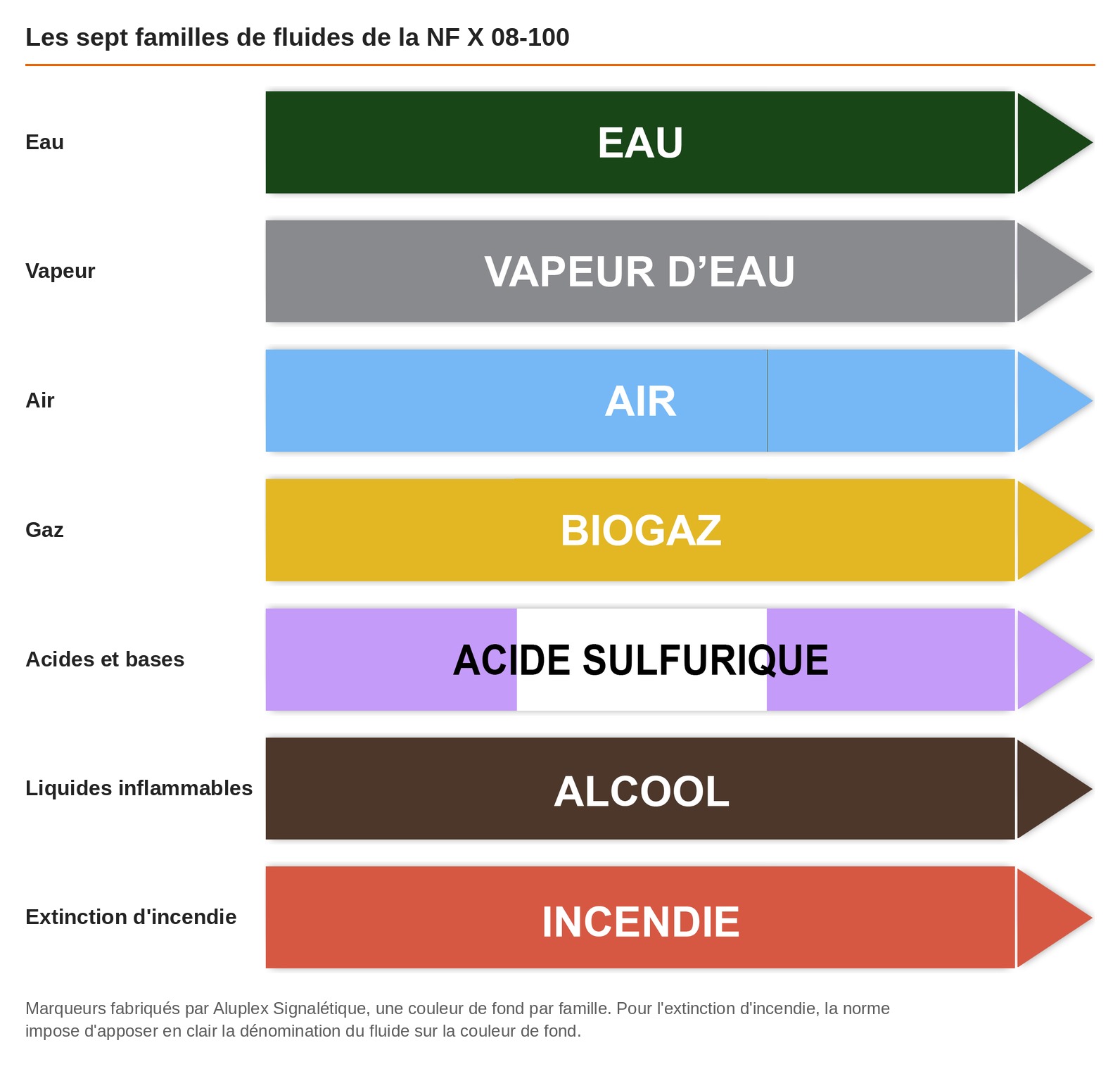

La norme NF X 08-100 définit l'identification des fluides par couleurs conventionnelles. Elle attribue une couleur de fond à chaque famille : vert pour l'eau, gris pour la vapeur, bleu pour l'air, jaune pour les gaz, violet pour les acides et les bases, qui forment une seule et même famille, marron pour les liquides inflammables, et rouge-orangé vif pour les fluides d'extinction d'incendie. Pour cette dernière famille, la norme impose d'apposer en clair la dénomination du fluide sur la couleur de fond. C'est la référence de la plupart des sites industriels et des stations de traitement. Le détail figure dans notre guide du repérage de tuyauterie.

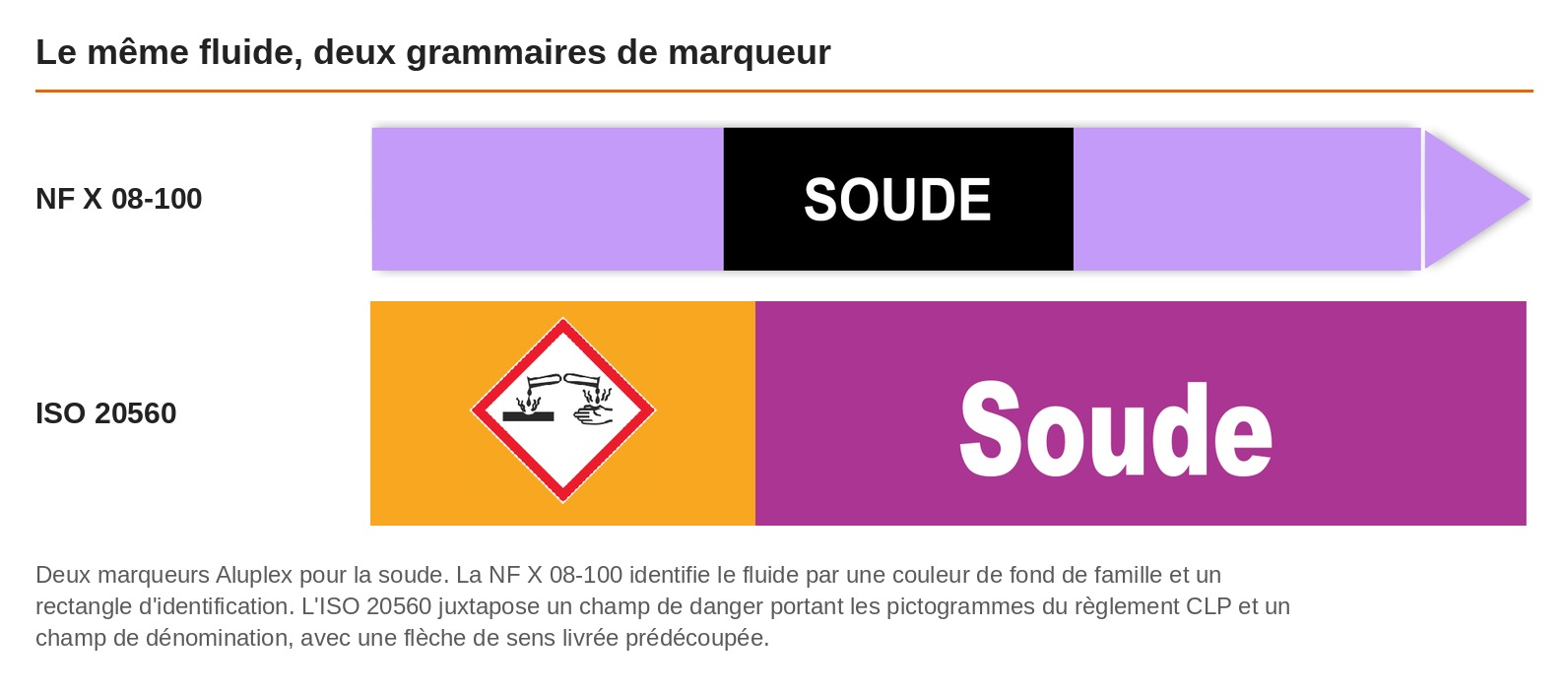

Le règlement CLP encadre l'étiquetage et les pictogrammes de danger des substances et mélanges chimiques, sujet que nous comparons à la NF X 08-100 dans notre article sur les deux normes. Il s'applique aux réactifs stockés et distribués sur le site, et les pictogrammes qu'il impose se retrouvent logiquement sur les conduites concernées.

Le Code du travail impose à l'employeur de mettre en place une signalisation de santé et de sécurité lorsque les risques ne peuvent être totalement évités. Le repérage des canalisations dangereuses entre dans cette obligation générale de prévention.

Enfin, les zones où peut se former une atmosphère explosive, comme les locaux de digestion ou les réseaux de biogaz et de méthane, relèvent de la réglementation ATEX, que nous traitons dans notre article sur la signalétique des zones ATEX. Le marquage doit y être cohérent avec le zonage défini dans le document relatif à la protection contre les explosions.

Les fluides à repérer sur le site de traitement des eaux

L'inventaire des fluides est la première étape de tout projet de repérage. Sur une station d'épuration ou une usine de traitement de l'eau, on distingue généralement :

• Les eaux : eaux brutes, eaux usées, eaux prétraitées, eaux traitées, eau potable, eau industrielle.
• Les boues et leurs dérivés : boues primaires, boues activées, boues épaissies, boues déshydratées, surnageants et centrats.
• Les gaz : biogaz, air surpresseur, gaz de procédé, azote ou oxygène selon les installations.
• Les réactifs chimiques : chlorure ferrique, soude, eau de javel, acide sulfurique ou chlorhydrique, polymère, chaux.
• Les réseaux annexes : eau d'incendie, vapeur, fluides thermiques, circuits de refroidissement.

Chaque fluide doit pouvoir être distingué des autres sans ambiguïté, y compris lorsque plusieurs conduites cheminent côte à côte dans une même galerie.

Les éléments d'un repérage de tuyauterie complet et lisible

Un bon repérage ne se limite pas à une couleur. Il associe plusieurs informations qui se complètent.

La couleur indique la famille du fluide au premier coup d'œil, même à distance. Le nom du fluide, inscrit en toutes lettres, lève les doutes lorsque plusieurs produits partagent la même famille, par exemple deux bases ou deux types d'eau. Les flèches de sens d'écoulement précisent la direction du flux, information précieuse pour isoler un tronçon ou diagnostiquer une panne.

Les pictogrammes de danger signalent la nature du risque : corrosif, inflammable, toxique, sous pression. Enfin, des mentions complémentaires peuvent compléter l'ensemble : température, pression de service, numéro de ligne renvoyant aux schémas de procédé.

L'objectif est qu'une personne qui découvre le site puisse comprendre ce que contient la conduite et quelles précautions prendre avant d'intervenir.

Choisir des supports adaptés aux environnements humides et agressifs

C'est sans doute le point le plus sous-estimé. Une station d'épuration est un milieu exigeant : humidité permanente, condensation, projections d'eau, vapeurs corrosives, rayonnement UV en extérieur, températures variables, nettoyages haute pression. Une étiquette de bureau y survit rarement plus de quelques mois.

Les rubans adhésifs de repérage conviennent aux tuyauteries de petit diamètre et aux interventions rapides, à condition d'être choisis dans une qualité adaptée à l'humidité. Sur conduite isolée, le repère ne peut pas être collé : voir le marquage d'une tuyauterie calorifugée. Les marqueurs de tuyauterie préformés et les colliers de marquage offrent une meilleure tenue sur les grands diamètres et les supports irréguliers. Les étiquettes en matériaux techniques résistants aux UV, aux solvants et aux produits chimiques garantissent une lisibilité durable en extérieur.

Les équipements ne sont pas oubliés : vannes, pompes, surpresseurs et points de prélèvement se repèrent avec des étiquettes gravées, fixées par des liens inoxydables. Ces marquages résistent à la corrosion et permettent un repérage individuel de chaque organe.

Un support adapté représente un investissement légèrement supérieur au départ, mais il évite des remplacements fréquents et garantit un repérage fiable sur la durée.

Où et comment positionner le marquage

La qualité d'un repérage tient autant à son emplacement qu'à son contenu. Plusieurs points méritent systématiquement un marquage : les départs et arrivées de conduites, les abords des vannes et organes de sécurité, les traversées de parois, de planchers et de murs, ainsi que les changements de direction importants.

Entre ces points, il faut répéter le marquage à intervalles réguliers pour que le fluide reste identifiable sur tout le parcours. La méthode est détaillée dans notre article sur la pose d'un repérage de tuyauterie. Les distances varient selon la complexité du réseau et la visibilité depuis les zones de circulation, mais l'esprit est constant : où que l'on se trouve, un repère doit être visible.

Les marquages doivent rester lisibles depuis les postes de travail et les cheminements habituels, sans obliger à se contorsionner. Dans les galeries techniques, les fosses, les gaines et les bâtiments de déshydratation, on privilégie des repères placés sur les faces visibles de la conduite, avec une taille de caractères adaptée à la distance de lecture.

Les bonnes pratiques pour mettre en œuvre ou rénover la signalétique

Un projet de repérage réussi commence par un état des lieux : relevé des réseaux existants, vérification de l'état des marquages en place, repérage des zones sans identification. Ce diagnostic s'appuie sur les schémas de procédé et les PID, qui servent de référence pour nommer chaque conduite de manière cohérente.

Vient ensuite l'harmonisation. Sur un site qui a grandi par tranches successives, il n'est pas rare de croiser plusieurs conventions de couleurs et de libellés. Unifier le repérage entre les différents ouvrages réduit les risques de confusion, surtout pour les intervenants qui circulent d'un bâtiment à l'autre.

Enfin, il faut prévoir la vie du repérage : suivi, remplacement des marquages dégradés, mise à jour lors des extensions ou modifications de procédé. Un repérage qui n'évolue pas avec l'installation devient vite trompeur.

Les bénéfices d'une signalétique bien pensée

Les bénéfices sont concrets. Les erreurs d'intervention et les accidents diminuent, car chaque fluide est identifié avant toute manipulation. Les opérations de maintenance et de dépannage gagnent en rapidité, puisqu'il n'est plus nécessaire de remonter une conduite pour savoir ce qu'elle contient. Les audits, contrôles et inspections se déroulent plus sereinement, avec un site visiblement maîtrisé. Les nouveaux exploitants se forment plus vite, parce que l'installation se lit d'elle-même.

À lire également sur le repérage de tuyauterie

• Guide du repérage de tuyauterie selon les normes NF X 08-100, CLP et ISO 20560
• Repérage des tuyauteries en usine chimique : la norme NF X 08-105
• Repérage de tuyauterie en agroalimentaire : hygiène et traçabilité
• Norme ISO 20560 : le marquage de sécurité des tuyauteries
• Repérage technique d'un data center : tuyauteries, câbles, SSI et GTB

Conseils pratiques pour réussir votre repérage

• Commencez par lister tous les fluides du site et attribuez-leur un libellé unique, utilisé partout de la même façon.
• Photographiez les réseaux avant et après l'intervention pour garder une trace de l'existant.
• Choisissez des supports adaptés à l'environnement le plus agressif du site, pas à la zone la plus clémente.
• Placez toujours un repère à proximité des vannes, des points de prélèvement et des traversées de parois.
• Augmentez la taille des caractères dans les zones où la distance de lecture est importante.
• Associez systématiquement la couleur, le nom du fluide et le sens d'écoulement.
• Gardez un plan de repérage à jour et inscrivez dans vos procédures la mise à jour du marquage à chaque modification de réseau.
• Formez les équipes et les intervenants extérieurs à la lecture du code couleur du site.
• Planifiez une inspection annuelle pour remplacer les marquages dégradés avant qu'ils ne deviennent illisibles.
