Quel support choisir pour votre plan d'évacuation ou d'intervention

Publié le 12 mai 2025

Mis à jour le 14 août 2026

Le support d'un plan d'évacuation se choisit après la conception, jamais avant : la norme fixe le contenu du document, l'exploitant choisit la matière sur laquelle il sera lu pendant des années. Un local technique d'entrepôt et le hall d'un hôtel affichent le même plan, avec les mêmes pictogrammes, sur deux supports qui n'ont ni la même durée de vie, ni le même entretien, ni le même coût de mise à jour.

Le support d'un plan d'évacuation ou d'un plan d'intervention est le panneau rigide sur lequel le document est imprimé ou glissé : PVC expansé (Forex), cadre aluminium à ouverture clic-clac, panneau composite aluminium (Dibond), plexiglas (PMMA) ou panneau bois. La norme NF X 08-070, édition de décembre 2023, ne désigne aucune de ces matières : elle impose un support difficilement inflammable et une durée minimale de conservation de cinq ans, résistance aux ultraviolets et à l'humidité comprises (paragraphes 4.3 et 5.3.5). Le choix de la matière reste donc une décision d'exploitation, encadrée par une exigence de tenue dans le temps.

Quel support choisir pour un plan d'évacuation ou d'intervention ?

Le support d'un plan d'évacuation se choisit sur trois critères, dans cet ordre : la fréquence prévisible des mises à jour, l'exposition réelle du mur, puis le rendu attendu dans le lieu. Le premier critère est celui que les acheteurs sous-estiment le plus. Un bâtiment tertiaire qui réaménage ses plateaux tous les deux ans ne se trouve pas dans la même situation qu'un entrepôt dont les circulations n'ont pas bougé depuis dix ans : dans le premier cas, un cadre aluminium permet de remplacer la seule impression, tandis que dans le second un panneau imprimé en direct suffit et coûte moins cher. Le deuxième critère est physique : un couloir de service subit des chocs de chariots, un hall d'accueil subit surtout des doigts et des produits d'entretien. Le troisième critère, esthétique, n'intervient qu'ensuite. Aucun support ne rend un plan plus conforme qu'un autre, et cette hiérarchie évite d'acheter une finition haut de gamme là où une matière technique aurait suffi.

Tableau large : faites-le défiler horizontalement sur mobile.

Ce que la norme NF X 08-070 exige du support

La norme NF X 08-070, édition de décembre 2023, n'impose aucune matière pour le support d'un plan d'évacuation, mais quatre exigences que le support doit rendre possibles : l'ininflammabilité relative, la tenue de cinq ans, le format et la lisibilité. Le support doit être difficilement inflammable et sa durée minimale de conservation est de cinq ans, ultraviolets et humidité compris, la durabilité se mesurant selon l'ISO 17398 (paragraphes 4.3 et 5.3.5). Le format ne descend jamais sous le A3, soit 297 x 420 mm, sauf pour les plans affichés dans les pièces individuelles, où le A4 est admis (paragraphe 5.3.2). L'en-tête occupe au moins 7 % de la plus petite dimension du plan et ses caractères au moins 60 % de cet en-tête, ce qui donne 21 mm d'en-tête et 13 mm de lettre sur un A3. Enfin, les symboles ne descendent pas sous 7 mm dans leur plus grand côté (paragraphe 10.2). Ces valeurs commandent le format du panneau, donc son prix.

Sur l'implantation, la norme est explicite : « Les plans d'évacuation doivent être situés de manière à être visibles, lisibles et accessibles à l'observateur dans leur environnement d'utilisation. Il est conseillé de les installer à une hauteur de 1,50 m (axe du plan). » (NF X 08-070, décembre 2023, paragraphe 5.3.7). Le même paragraphe ajoute une exigence qui touche directement le support : l'éclairage vertical normal conseillé est d'au moins 50 lux et, à défaut d'éclairage de sécurité à proximité, le plan doit être réalisé en matériaux photoluminescents de classe supérieure ou égale à C selon la NF X08-050-1. Un couloir de sous-sol mal éclairé ne se traite donc pas avec le même support qu'un hall vitré. La question rejoint celle du balisage photoluminescent d'évacuation et de ses obligations, que nous traitons à part.

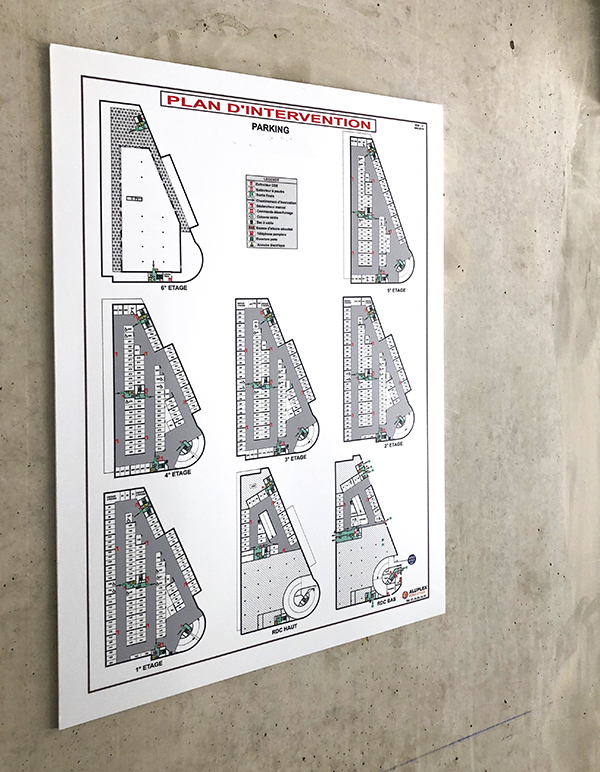

Le Forex, ou PVC expansé : le support d'exploitation

Le Forex est une mousse de PVC expansé rigide sur laquelle le plan d'évacuation est imprimé en direct, sans encadrement ni protection rapportée. Léger, il se fixe au mur par vissage ou par adhésif double face, ce qui autorise une pose sans outillage lourd dans un local déjà en service. Le rendu est mat et homogène, très lisible sous un éclairage artificiel. C'est le support que nous recommandons pour les zones où le plan travaille sans être regardé : locaux techniques, entrepôts, parkings couverts, couloirs de service, zones de stockage. Sa limite est connue et mérite d'être dite : la surface se raye et se marque au fil des chocs, et un panneau installé dans un couloir où circulent des transpalettes vieillira plus vite qu'un composite. Les caractéristiques de la matière figurent sur notre page Forex en signalétique, les références sur le plan d'évacuation sur Forex et le plan d'intervention sur Forex.

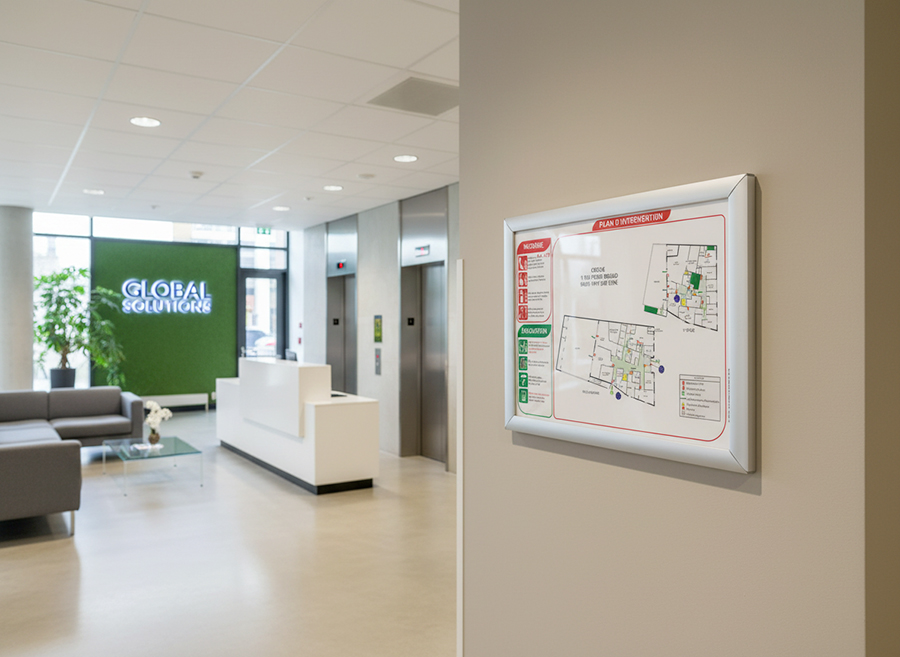

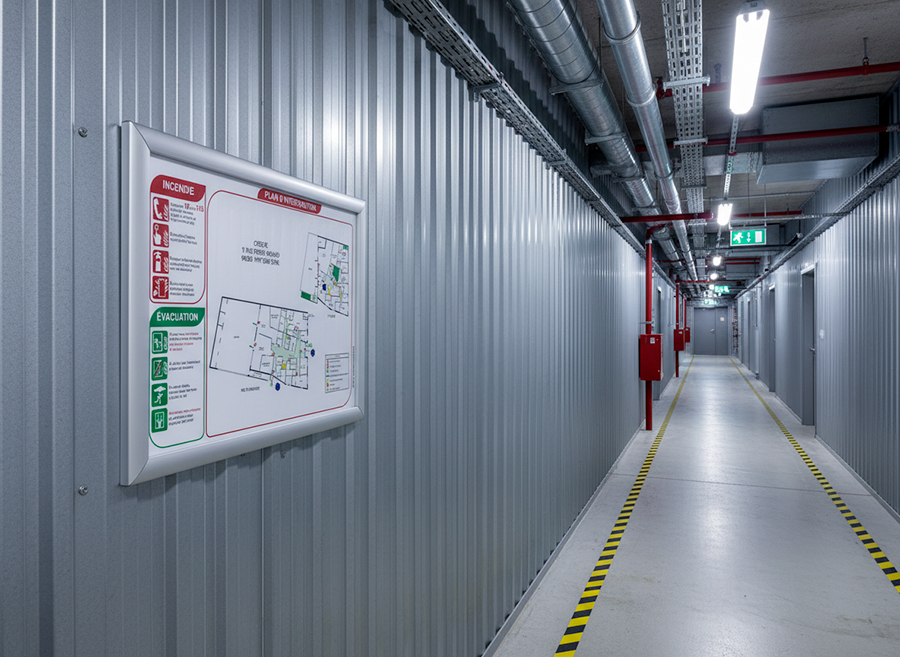

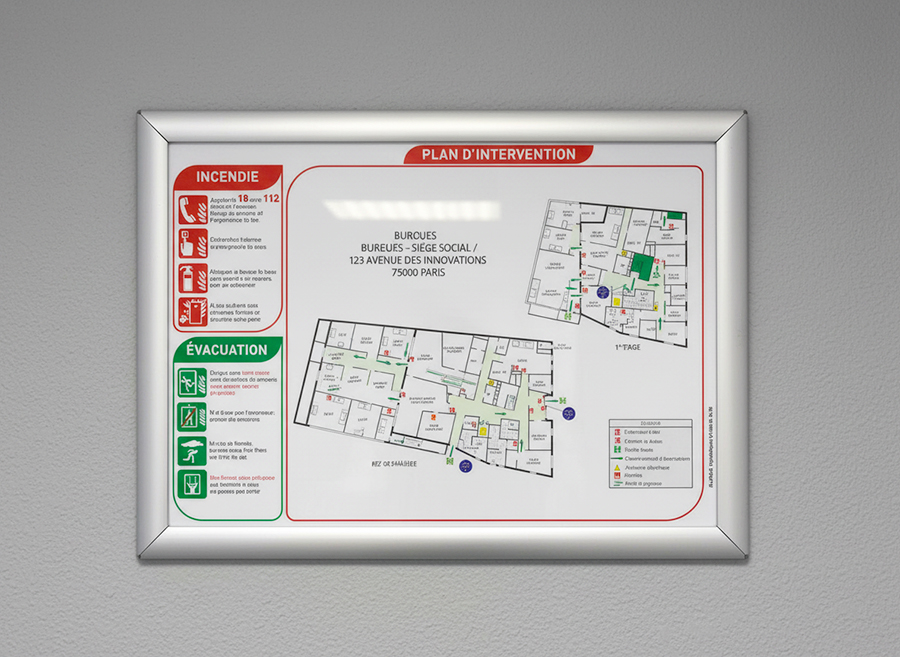

Le cadre aluminium clic-clac : le support qui se met à jour

Le cadre aluminium clic-clac est le seul support de plan d'évacuation dont le document se remplace sans déposer le cadre du mur. Le plan est glissé sous une feuille transparente maintenue par quatre profils à ouverture rabattable, ce qui le protège des frottements et des projections légères tout en le rendant accessible en quelques secondes. L'avantage est décisif, et il est économique bien plus qu'esthétique : après des travaux de cloisonnement, une modification des circulations ou un changement d'affectation de local, il suffit de réimprimer une feuille au format et de la substituer à l'ancienne. Le cadre, lui, reste en place et resservira. Sur un patrimoine de plusieurs dizaines de plans, cette différence change la nature de la dépense, qui passe d'un renouvellement de panneaux à un simple retirage. Nous détaillons ce mécanisme dans notre article consacré aux cadres clic-clac en signalétique de sécurité, et la matière sur la page aluminium en signalétique. Les références : plan d'évacuation avec cadre aluminium et plan d'intervention avec cadre aluminium.

Le Dibond : la rigidité sans encadrement

Le Dibond est un panneau composite formé de deux feuilles d'aluminium enserrant une âme en polyéthylène, sur lequel le plan est imprimé en UV direct. Cette construction en sandwich lui donne une propriété que ni le PVC expansé ni le plexiglas ne possèdent au même degré : il reste plan. Un panneau de grand format ne gondole pas, ne vrille pas et supporte les manipulations sans marquer, ce qui compte quand le plan mesure 420 x 594 mm ou davantage et qu'il est fixé par quatre points seulement. Le rendu, sans cadre ni vitre, est net et contemporain, et le plan se lit sans reflet parasite. Nous l'orientons vers les halls d'entreprise, les espaces récemment rénovés et les sites industriels fréquentés, là où le panneau doit tenir sa forme aussi longtemps que son impression. La matière est décrite sur la page Dibond en signalétique, les références sur le plan d'évacuation sur Dibond et le plan d'intervention sur Dibond.

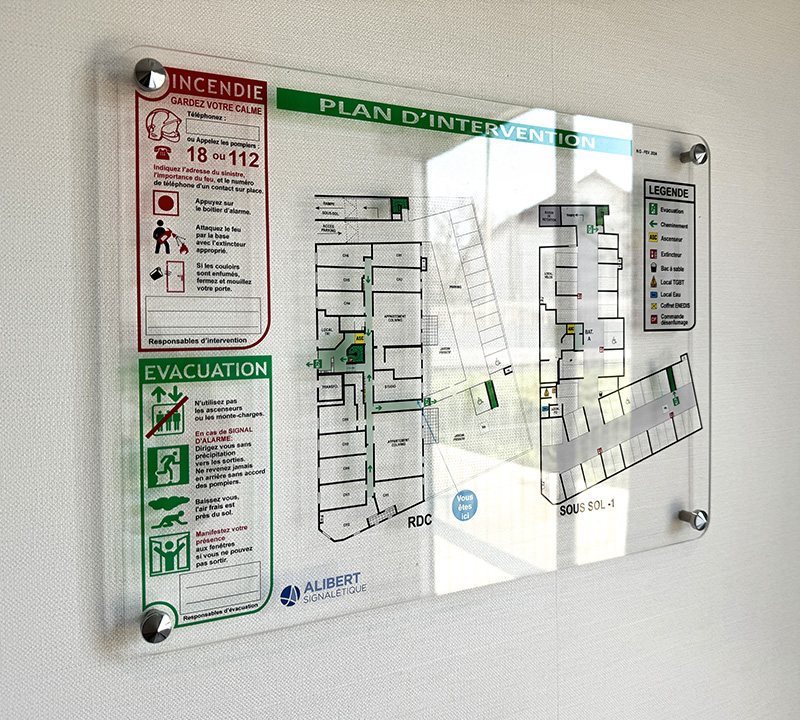

Le plexiglas : un choix de représentation, jamais de conformité

Le plexiglas, ou PMMA, est le support de plan d'évacuation le plus haut de gamme, et il n'apporte aucun avantage réglementaire sur les autres. Autant l'écrire sans détour, car la confusion revient souvent chez les acheteurs : un plan sur plexiglas n'est pas plus conforme qu'un plan sur Forex, il est simplement plus beau. L'impression se fait par transparence ou sur une couche de fond, et la fixation par entretoises inox décolle le panneau du mur de quelques millimètres, ce qui crée une ombre portée et un effet de profondeur que les supports opaques ne restituent pas. Le PMMA de qualité optique est stabilisé aux ultraviolets, ce qui le rend stable en intérieur. Son ennemi n'est pas le soleil mais le produit d'entretien : les solvants et les crèmes abrasives le voilent définitivement, là où une eau légèrement savonneuse le laisse intact. Voir la page plexiglas en signalétique, le plan d'évacuation sur plexiglas et le plan d'intervention sur plexiglas.

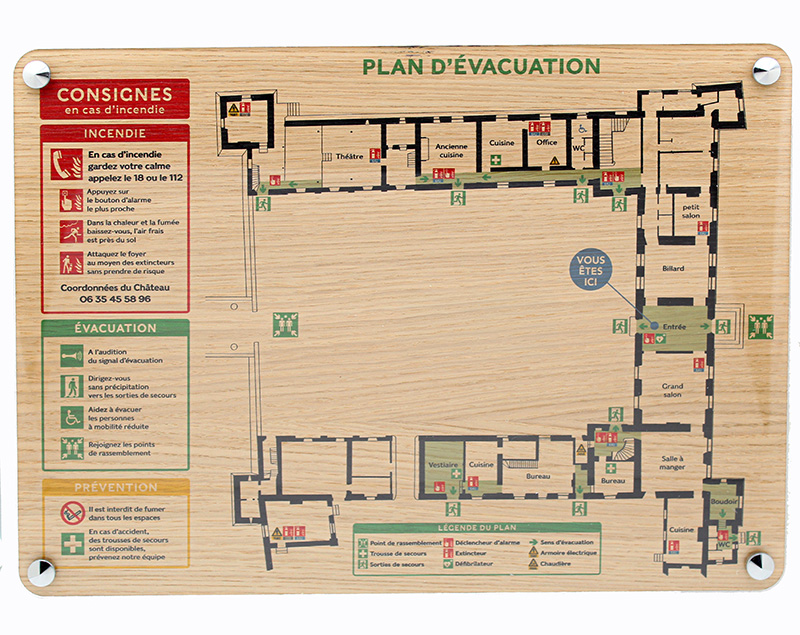

L'impression sur bois, quand la signalétique doit s'accorder au décor

Le plan d'évacuation imprimé sur panneau bois s'adresse aux établissements où la signalétique de sécurité doit s'accorder à un aménagement intérieur, sans cesser d'être lisible. L'impression en UV direct sur le bois laisse voir le veinage sous les aplats, ce qui donne un rendu chaud, très différent du blanc technique des autres supports. Deux profils d'acheteurs le demandent, pour des raisons opposées. Le premier tient à l'identité du lieu : hôtellerie de caractère, EHPAD, maisons de retraite, équipements culturels, où une plaque blanche vissée dans un couloir lambrissé détonne. Le second poursuit une démarche environnementale et retrouve ce support dans notre gamme SIGNAPUR de signalétique bas carbone. Le comportement du bois en intérieur, ses classes d'emploi et ses limites sont détaillés dans notre article sur le bois en signalétique résidentielle et tertiaire. La référence : plan d'évacuation ou d'intervention imprimé sur bois.

Comment le support est-il imprimé dans notre atelier ?

Le plan d'évacuation est imprimé directement sur le support rigide, sur des tables d'impression UV à plat, puis mis au format sur une table de découpe numérique. Notre atelier de Rambouillet compte environ trente-cinq machines de production. Deux d'entre elles impriment les plans de sécurité : la Roland VersaOBJECT CO-640, table UV à plat de grand format, et la Roland VersaUV LEF-300, table UV à plat de petit format employée pour les documents de dimensions réduites. La mise au format se fait ensuite sur une table de découpe numérique Zünd L-3000 CV. Cette organisation explique une chose que les acheteurs voient rarement : le support n'est pas un habillage ajouté après coup, il passe sous les têtes d'impression. Une matière se commande donc en même temps que le fichier, et non après. Elle explique aussi pourquoi le bois, le Dibond, le Forex et le plexiglas se traitent sur les mêmes machines, avec les mêmes encres UV.

La conception graphique en amont, depuis le plan d'architecte jusqu'au bon à tirer, fait l'objet d'un article distinct : la conception d'un plan de sécurité incendie selon la NF X 08-070.

Ce que le choix du support ne change pas

Le support ne modifie ni le contenu du plan, ni son emplacement, ni sa hauteur de pose : ces trois points relèvent de la norme, pas de la matière. Le contenu graphique reste soumis à la NF X 08-070 de décembre 2023, qui fixe l'organisation des informations, l'échelle 1:250, la légende et les pictogrammes, ces derniers relevant de la NF EN ISO 7010. Le fond du plan est de préférence blanc ou blanc photoluminescent selon la NF ISO 3864-1, les flèches d'itinéraire blanches sur vert, l'emplacement de l'observateur en bleu et l'en-tête vert (paragraphe 5.3.4). L'implantation obéit au paragraphe 5.3.7 : chaque étage aux points d'accès principaux, chaque zone ou compartiment, à proximité des ascenseurs et des escaliers, aux jonctions et intersections principales. Un plan sur plexiglas dont la légende est incomplète reste un plan non conforme, et il aura coûté plus cher qu'un Forex correct. Les obligations d'affichage en établissement recevant du public sont détaillées dans notre guide des obligations d'affichage des plans d'évacuation et d'intervention en ERP.

Pour le cadre général de la norme et le contenu attendu d'un plan, voir notre article de référence sur le plan d'évacuation incendie en ERP et la norme NF X 08-070, ainsi que celui consacré au plan d'intervention et à son rôle pour les services de secours. Le cas des petits établissements est traité dans notre article sur la signalétique d'évacuation d'un ERP de 5e catégorie sans personnel.

Questions fréquentes sur le support d'un plan d'évacuation

La norme NF X 08-070 impose-t-elle un support particulier ?

Non. L'édition de décembre 2023 ne désigne aucune matière. Elle impose un support difficilement inflammable et une durée minimale de conservation de cinq ans, résistance aux ultraviolets et à l'humidité comprises, la durabilité se mesurant selon l'ISO 17398 (paragraphes 4.3 et 5.3.5). Le Forex, l'aluminium, le plexiglas et le bois sont recevables dès lors que ces exigences sont tenues.

Un plan d'évacuation sur Forex est-il conforme ?

Oui, dès lors que son contenu graphique respecte la NF X 08-070 de décembre 2023, que ses pictogrammes suivent la NF EN ISO 7010 et que le plan reste lisible et à jour. Le support est un choix d'exploitation. Un plan sur Forex correctement conçu vaut réglementairement un plan sur plexiglas mal renseigné, pour un coût nettement inférieur.

Peut-on remplacer seulement le plan dans un cadre aluminium existant ?

Oui. Le cadre clic-clac s'ouvre par rabattement de ses quatre profils, sans dépose du mur. L'ancienne impression s'extrait, la nouvelle se glisse à sa place. Cette caractéristique devient décisive après un réaménagement des circulations ou un changement d'affectation de local, puisqu'elle transforme un renouvellement de panneau en simple retirage.

Le plexiglas jaunit-il en intérieur ?

Le PMMA de qualité optique est stabilisé aux ultraviolets et son jaunissement reste négligeable en intérieur, à l'abri d'une exposition solaire directe et prolongée. La dégradation vient bien plus souvent de l'entretien : les solvants et les produits abrasifs voilent la surface de façon irréversible. Un nettoyage à l'eau légèrement savonneuse suffit.

Quel format minimal pour un plan d'évacuation ?

Le format A3, soit 297 x 420 mm, avec une tolérance de plus ou moins 5 pour cent. Le A4 n'est admis que pour les plans affichés dans les pièces individuelles, chambres comprises (paragraphe 5.3.2). Sur un A3, l'en-tête mesure 21 mm et ses caractères 13 mm, et aucun symbole ne descend sous 7 mm dans son plus grand côté.

Faut-il un support photoluminescent pour un plan d'évacuation ?

Seulement lorsque le plan n'est pas situé à proximité d'un éclairage de sécurité. Le paragraphe 5.3.7 conseille un éclairage vertical normal d'au moins 50 lux et, à défaut, impose des matériaux photoluminescents de classe supérieure ou égale à C selon la NF X08-050-1. Les sous-sols et les circulations peu éclairées sont les premiers concernés.
